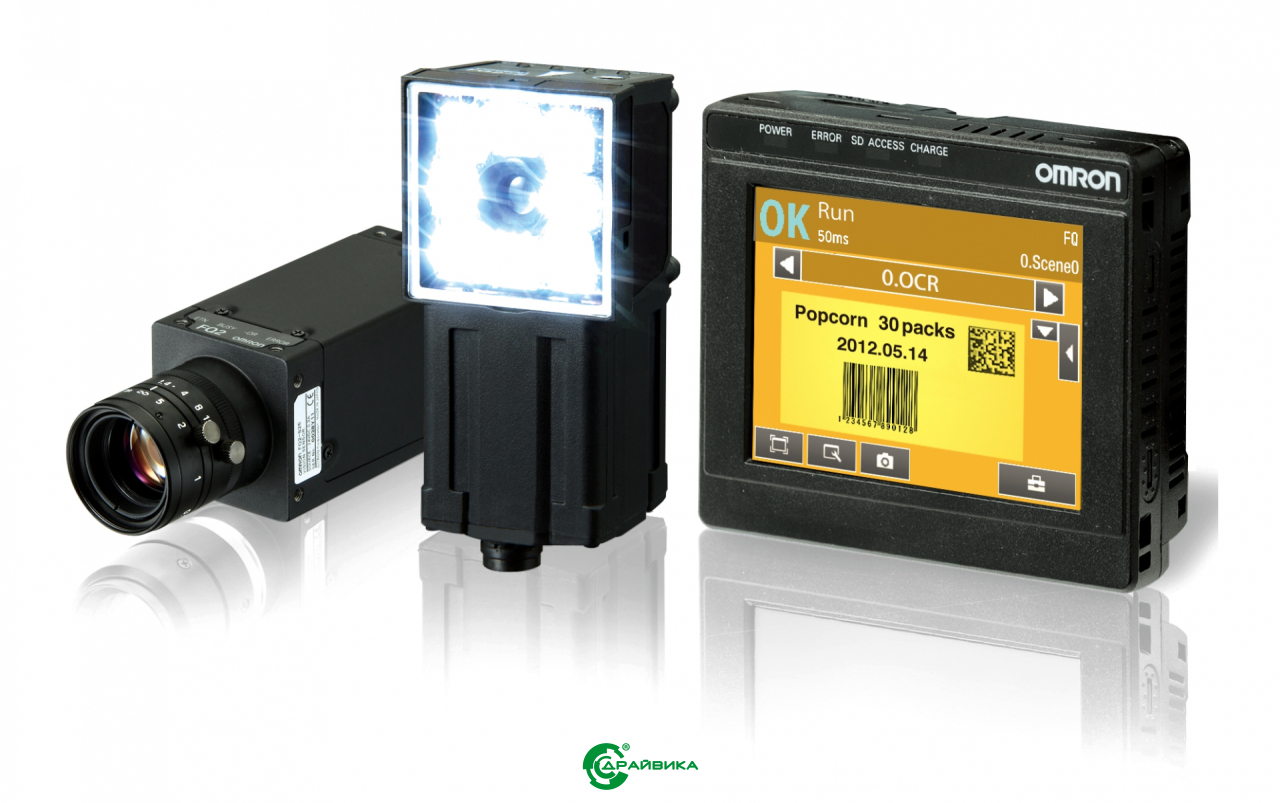

Системы технического зрения серии FQ2 производства Omron

Компания Драйвика предлагает решения на базе систем технического зрения серии FQ2 производства компании Omron.

Датчик технического, или машинного зрения служит для контроля качества выпускаемой продукции и исключения производства брака.

Основными компонентами датчика FQ2 является камера в компактном корпусе и программное обеспечение, позволяющее с высокой скоростью выполнять обработку отснятых кадров и принимать решение о соответствии критериям оценки, заданным специалистом. Для включения в информационную систему предприятия служат сетевые интерфейсы PLC Link, FINS и EtherNet/IP, PROFINET, а взаимодействие с полевыми датчиками и исполнительными устройствами осуществляется с помощью дискретных сигналов.

Преимуществами датчика FQ2 являются:

• ·         Четкие изображения позволят использовать весь арсенал средств оценки качества
• ·         Единый компактный корпус экономит время настройки и уменьшает вероятность ошибки
• ·         Встроенная подсветка на многих моделях не требует дополнительной калибровки оптических осей
• ·         Технология распознавания символов OCR позволяет получать на выходе готовые текстовые строки, независимо от типа нанесения и шрифта, с заданными масками для последующего использования в информационной системе
• ·         Простой поиск формы Shape Search II, даже при повороте на угол до 360°, устраняет необходимость в точном позиционировании продукта
• ·         Верификация кодов происходит наряду с контролем качества и не требует отдельного устройства
• ·         Гибкие кабели увеличивают удобство установки и не создают излишних механических нагрузок на камеру и консоль
• ·         Единственный разъем для подключения упрощает и ускоряет монтаж и замену
• ·         Выгрузка настроек на компьютер позволяет унифицировать настройку нескольких сходных датчиков и иметь резервную копию настроек на случай неудачной конфигурации или изменения световой обстановки в месте съемки
• ·         Установка консоли с сенсорным экраном Touch Finder облегчает настройку и контроль работы до 32 датчиков
• ·         Бесплатное ПО для компьютера позволяет сэкономить финансы и оценить функционал до приобретения датчика
• ·         Применение объективов с креплением C-mount позволяет выбрать объектив для использования датчика на расстоянии более метра
• ·         Установка поляризационного фильтра уменьшит блики и позволит получать более четкие снимки, помогающие ускорить процесс оценки и уменьшить вероятность ложной отбраковки продукции

Программное обеспечение датчика может анализировать следующие признаки:

• ·         Наличие и количество определенных элементов деталей
• ·         Правильность нанесения маркировки, в том числе на маленьких деталях, пластике, металле, стекле и других блестящих поверхностях, даже криволинейных
• ·         Отсутствие повреждений, сколов, перекосов
• ·         Качество выполнения кромок и покрытий, нанесения клеящих составов
• ·         Положение детали в пространстве с выдачей угла для последующего использования, например, в системе управления захватом упаковочного робота
• ·         Контроль цветового тона для исключения повторного нанесения покрытий

Кроме того, доступными функциями являются следующие:

• ·         Учет по штрих-кодам и 2-мерным кодам, например, DataMatrix. Доступны 15 типов кодов
• ·         Распознавание до 4 текстовых строк с возможностью задания обязательных символов, например, «/» вместо «1» в дате выпуска
• ·         Определение цвета, расстояния и площади
• ·         Анализ объекта, положение которого задано относительно объекта-маркера
• ·         Ограничение количества попыток безуспешного считывания и анализа для ускорения процесса отбраковки
• ·         Сохранение данных внутри FQ2, на подключенный ПК или SD-карту памяти
• ·         Математические функции (арифметические, логические, тригонометрические)
• ·         Калибровка соответствия между пикселями и физической длиной, например, в мм

Разрешение камер линейки FQ2: 752х480, 928х828 и 1280х1024 пикселя.

Все датчики, кроме датчиков с камерами на 1280х1024 пикселя, имеют встроенную подсветку и степень защиты IP67.

Возможна автокалибровка датчиков под определенную сцену с последующим запоминанием настроек и вызовом до 32 сцен по дискретным входам.

Питание 21,6… 26,4 В постоянного тока, 2,4 А для систем с подсветкой и 0,3 А – без подсветки.

Рабочие температуры 0… 40 °C.

Расстояние от 65 мм до 10 м, поле обзора от 1 мм до 1 м

Выходная логика NPN или PNP

Длина кабеля от 2 до 20 м
