MCD5

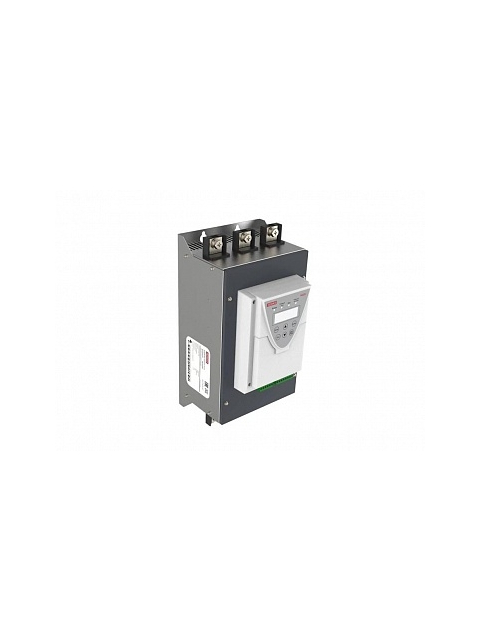

MCD5 - функциональное цифровое устройство плавного пуска для асинхронных трехфазных электродвигателей с короткозамкнутым ротором мощностью до 630 кВт (380 В).
При пуске MCD5 контролирует 3 фазы питания электродвигателя, имеет встроенные датчики тока.
Данное устройство плавного пуска позволяет исключить ударные нагрузки на сеть и механические узлы, например, в таких механизмах как:

• Центробежные и погружные насосы
• Вентиляторы
• Винтовые, поршневые компрессоры
• Конвейеры
• Шаровые мельницы
• Дробилки и пр.

Основные особенности MCD5:
• Встроенный байпасный контактор
• Напряжение питания: 3 фазы 380 В, 3 фазы 690 В
• Плавный пуск и останов двигателя
• Мощность: 7,5 – 630 кВт (380В), 30-710 кВт (690 В)
• Степень защиты: IP20
• Питание платы управления: 220 VAC
• 3 дискретных входов
• 2 релейных выхода
• 1 аналоговый выход
• Работа при температуре окружающей среды - -10/+50 °C
• Хранение при температуре окружающей среды - -40/+70 °C
• Встроенные кнопки Пуск\Стоп

Опции MCD5:
• Profibus
• Profinet

В зависимости от мощности и напряжения питания, существуют следующие модели устройства плавного пуска MCD5:
3x380 В
MCD51001 - 7,5 кВт
MCD51002 - 11 кВт
MCD51003 - 15 кВт
MCD51004 - 18,5 кВт
MCD51005 - 22 кВт
MCD51006 - 30 кВт
MCD51007 - 37 кВт
MCD51008 - 45 кВт
MCD51009 - 55 кВт
MCD51010 - 75 кВт
MCD51011 - 90 кВт
MCD51012 - 110 кВт
MCD51013 - 132 кВт
MCD51014 - 160 кВт
MCD51015 - 185 кВт
MCD51016 - 200 кВт
MCD51017 - 220 кВт
MCD51018 - 250 кВт
MCD51019 - 280 кВт
MCD51020 - 315 кВт
MCD51021 - 355 кВт
MCD51022 - 400 кВт
MCD51023 - 450 кВт
MCD51024 - 500 кВт
MCD51025 - 550 кВт
MCD51026 - 630 кВт

3x690 В
MCD52001 - 30 кВт
MCD52002 - 37 кВт
MCD52003 - 45 кВт
MCD52004 - 55 кВт
MCD52005 - 75 кВт
MCD52006 - 90 кВт
MCD52007 - 110 кВт
MCD52008 - 132 кВт
MCD52009 - 160 кВт
MCD52010 - 185 кВт
MCD52011 - 200 кВт
MCD52012 - 220 кВт
MCD52013 - 250 кВт
MCD52014 - 280 кВт
MCD52015 - 315 кВт
MCD52016 - 355 кВт
MCD52017 - 400 кВт
MCD52018 - 450 кВт
MCD52019 - 500 кВт
MCD52020 - 550 кВт
MCD52021 - 630 кВт
MCD52022 - 710 кВт
