Cистема управления скоростью вращения двух двигателей постоянного тока испытательной установки мощностью 1,1 МВт
09.08.2021

В июле 2021 года специалисты ООО "Драйвика" закончили изготовление и тестирование системы управления Д-Пром-ПТ7-02XXX-1600. Данная система предназначена для попеременного управления скоростью вращения двух двигателей постоянного тока испытательной установки мощностью 1,1 МВт с номинальным током обмотки якоря 1500 А, номинальным напряжением обмотки якоря – 750 В.

 Основой системы является привод постоянного тока Sprint Electric PL800HV со следующими характеристиками:

 - Номинальный выходной постоянный ток – 1 850 А

 - Номинальное напряжение питания силовой цепи – 660 В переменного тока

 - Номинальное напряжение питания вспомогательных цепей – 220 В переменного тока.

 Привод работает с обратной связью по скорости двигателей (на двигатели установлены энкодеры).

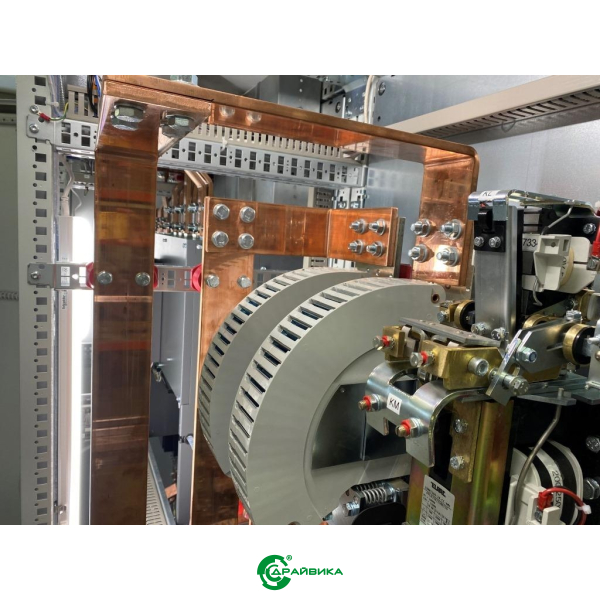

 Подключение цепи якоря двигателей к PL800HV реализовано на силовых контакторах TelarcIORR2100, имеющих возможность коммутировать постоянный ток 2100 А, 1000 В.

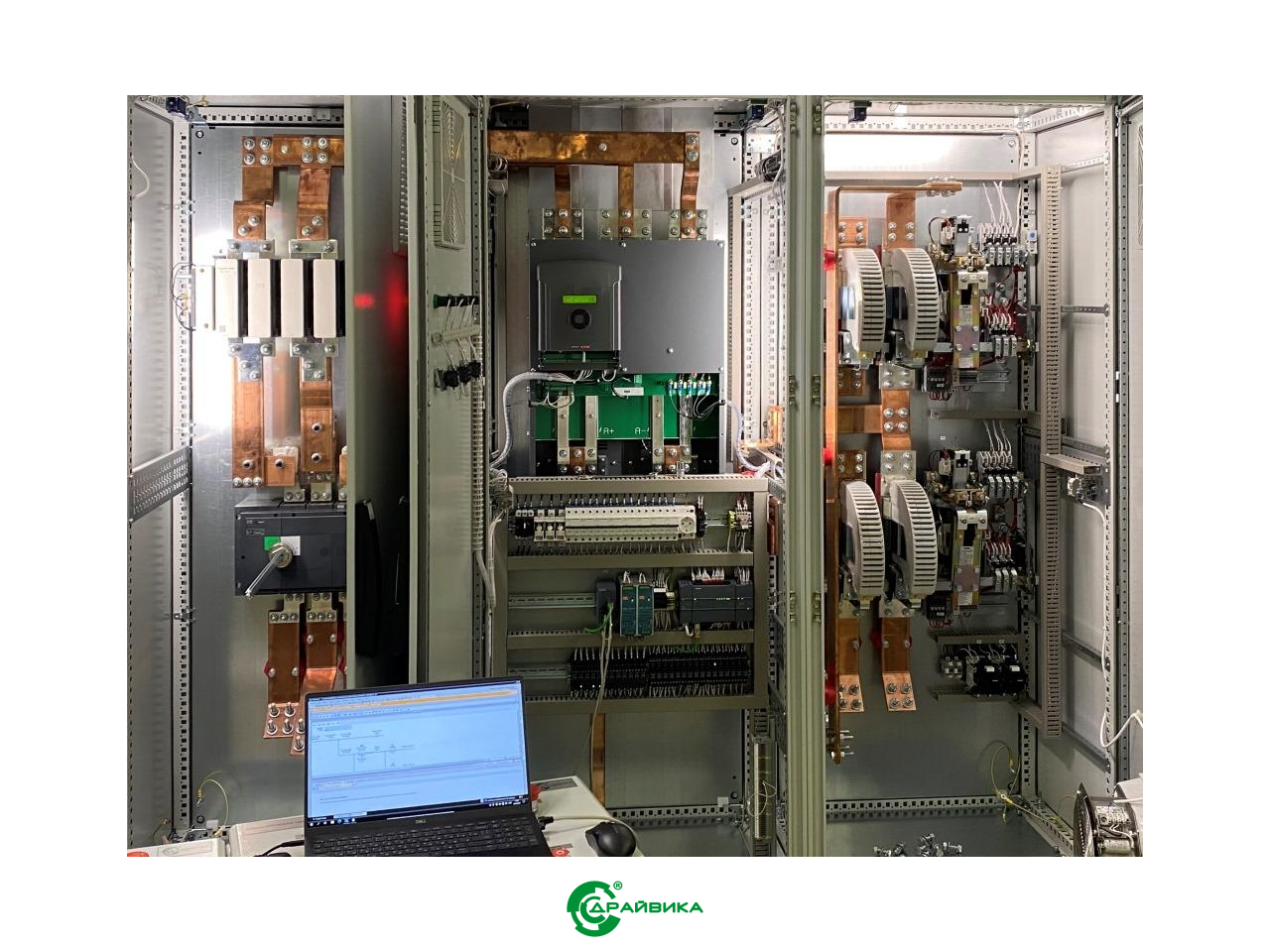

 Управление системой – дистанционное, с двух пультов управления. Ввод задания скорости вращения двигателей и мониторинг состояния системы Д-Пром-ПТ7-02XXX-1600 осуществляется посредством сенсорных панелей Siemens KTP700 Basic, подключенных по сети Profinet к контроллеру Siemens S7-1200, размещенном в силовом шкафу.

Система была поставлена в комплекте с понижающим трансформатором 1865 кВА, 6/0,66 кВ.





 В целом, внедрение системы Д-Пром-ПТ7-02XXX-1600 позволило значительно повысить надежность и точность испытательной установки, уйти от устаревшей аналоговой системы управления с электромашинным преобразователем. Наличие встроенного коммутатора Siemens Scalance сделало возможным интеграцию процесса испытаний в общую систему управления предприятия по сети Ethernet.

 Если у Вас есть потребность в решении аналогичных задач на вашем производстве, просим прислать запрос на email: support@driveka.ru или связаться с нами по телефону (812) 635-9030.
