Компания "Драйвика" предлагает системы управления насосами серии Д-Памп с преобразователями частоты или устройствами плавного пуска на базе приводной техники: Siemens, Danfoss, Vacon, Control Techniques, Schneider Electric, Invertek.
Системы Д-Памп предназначены для пуска и регулирования частоты вращения двигателей насосов в таких областях как:
- холодное и горячее водоснабжение (ХВС и ГВС),
- водоотведение и канализация (КНС),
- теплоснабжение,
- перекачивающие системы,
- ливневые и дренажные насосные станции,
- водозаборные узлы (ВЗУ),
- системы циркуляции теплоносителя в отоплении и кондиционировании,
- станции первого подъема и повысительные насосные станции (ПНС),
- системы пожаротушения,
- водонапорные системы.
Внедрение систем управления Д-Памп позволит получить следующие преимущества:
- оперативное поддержание давления (ХВС, ГВС) или уровня (КНС);
- энергосбережение при отказе от регулирования заслонками с оптимизацией производительности насосов в каждый момент времени;
- продление ресурса насосного оборудования за счет плавного включения и регулирования двигателей насосов;
- снижение аварийности гидросистем и оконечных устройств из-за отсутствия гидроударов и "забросов" давления;
- увеличение точности поддержания технологического параметра по сравнению с релейными системами;
- уменьшение установочной мощности отдельного насоса при каскадном регулировании в группе насосов;
- применение "горячего" резерва в многодвигательных системах для бесперебойного водоснабжения;
- возможность легкой замены ПЧ или насоса с сохранением водоснабжения;
- встроенные в ПЧ защиты двигателя;
- безопасность обслуживания благодаря установленному разъединителю;
- небольшой срок окупаемости.
Основные конфигурации систем управления Д-Памп:
1. Базовый вариант
Реализует основной функционал при минимальной цене.

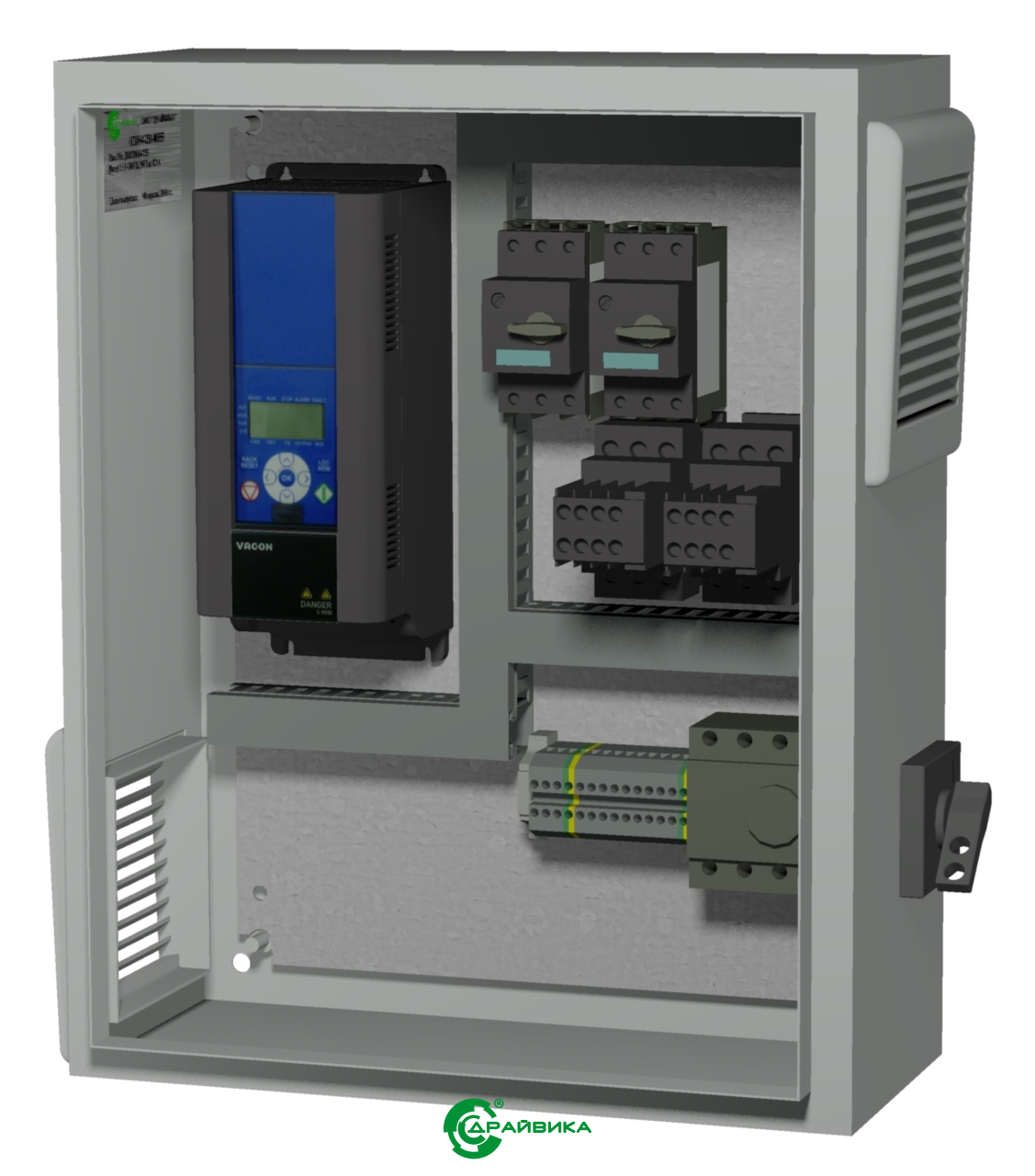

Имеет в своем составе навесной или напольный шкаф с установленным и настроенным преобразователем частоты в качестве основного компонента.
Внутри шкафа установлен разъединитель, силовой автоматический выключатель и вспомогательные устройства.
На двери шкафа расположены элементы управления и индикации: сдвоенная кнопка "Пуск-Стоп", кнопка "Аварийный стоп", лампы "Сеть", "Работа" и "Авария".
Возможна установка переключателя "Ручной-Автомат", потенциометра для ручного регулирования производительности насоса или ключа "Больше-Меньше".
Обратная связь реализуется по сигналу от датчика давления, расхода, уровня, температуры или другого параметра.
2. Вариант с байпасированием ПЧ
Добавляет новые функции при незначительном увеличении себестоимости.
В отличие от базового варианта в шкафу устанавливается основной и байпасный контактор и автоматический выключатель для обеспечения бесперебойной работы насоса при техобслуживании ПЧ.
На дверь шкафа устанавливается дополнительно переключатель "ПЧ-0-Прямой Пуск" и лампа "Байпас".
3. Д-Памп с каскадным регулированием
Обеспечивает ступенчатое подключение насосов к сети с одновременным регулированием скорости двигателя одного из насосов.
Каскадное регулирование позволяет уменьшить установочную мощность насосов и ПЧ при сохранении полной мощности.
Если в процессе работы системы производительности работающих насосов не хватает, к системе автоматически подключается следующий насос.
Есть возможность выровнять ресурс насосов для обеспечения их равномерного износа и выводить отдельные насосы в режим сервисного обслуживания с сохранением работоспособности системы при наличие соответствующей запорной арматуры.
На дверь шкафа устанавливаются дополнительно кнопки управления насосами в ручном режиме и лампы "Насос N включен", где N - номер насоса.
Компания "Драйвика" реализует и более сложные схемы и алгоритмы по требованию Заказчика.
В системы управления Д-Памп возможна установка следующих опций:
- протокол обмена с системой верхнего уровня;
- ж/к сенсорная панель с визуализацией работы системы;
- режим пожаротушения - Д-Памп работает независимо от аварий ПЧ;
- противоконденсатное и обогревательное оборудование внутри системы;
- контроль моторесурса насосов, учет их наработки, с возможностью автоматического чередования;
- степень защиты оболочки IP66;
- частотное регулирование насосных агрегатов с питанием ~1ф 220В;
- управление вспомогательными устройствами;
- контроль температуры двигателя насоса;
- другие опции по согласованию.
