Нашими партнерами – компанией ТОО «Электроприводные системы» (КАЗАХСТАН) реализован проект модернизации волочильного стана ВСК-13 по производству проволоки для кабельно-проводниковой продукции.
Причиной принятия решения о модернизации послужило резкое возрастание количества отказов в работе преобразователей постоянного тока волочильного стана, что приводило к обрыву проволоки. Повторная сварка проволоки, протяжка и заправка линии увеличивала время простоев до неприемлемой величины.

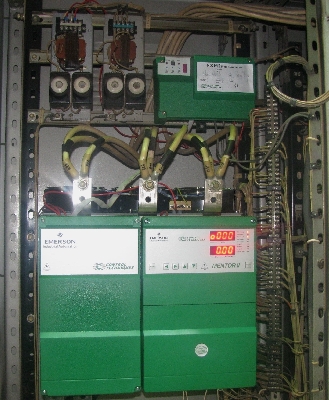

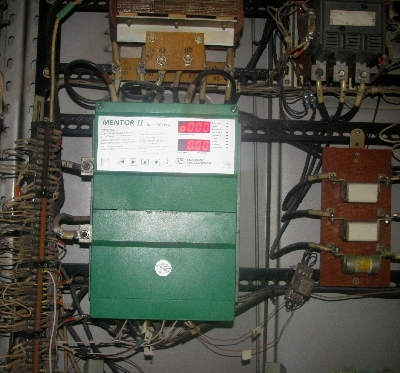

В ходе анализа системы управления волочильным станом было принято решение произвести замену устаревших преобразователей марки БТУ на современные цифровые преобразователи постоянного тока компании Control Techniques марки Mentor M700R (фото 1) для волочильного стана и Mentor M105R для приемного устройства (фото 2).
Фото 1 Фото 2
Во время выполнения проекта по модернизации, дополнительно реализованы операции импульсного хода волочильного стана, медленного вращения приемника вперед и назад, а так же демонтирована и заменена коммутационная аппаратура и специальная плата управления аналоговыми сигналами.
Программное обеспечение преобразователей позволило установить оптимальное время разгона и торможения волочильного стана, исключающее обрыв проволоки, равномерно распределить нагрузку на механическую часть стана, а так же устранить «откат» стана после остановки за счет оптимальной работы тормоза.
В результате выполненных мероприятий по модернизации устранены простои, в ходе проведения испытаний не зафиксировано ни одного отказа приводной системы, улучшились динамические показатели волочильного стана, что положительным образом сказалось на качестве производимой проволоки.
Данное техническое решение может быть применено не только на волочильных станах подобного типа, но и так же в прокатных станах металлургии и т.п.
