Устройства удаленного ввода/вывода

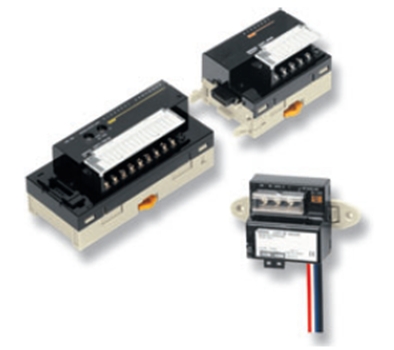

Интеллектуальные модули ввода/вывода сети CompoNet

Совмещая в себе с одной стороны интеллектуальные функции модулей ввода/
вывода DRT2 сети DeviceNet, а с другой стороны скорость и легкость в
использовании сети CompoBus/S, модули ввода/вывода CompoNet являются
идеальным решением для высокоскоростного управления оборудованием с
гибкой и расширяемой архитектурой. Простота и легкость в установке
достигается за счет использования специального плоского кабеля и разъемов
на прорезание изоляции (IDC). Применение повторителей позволяет строить
сети со свободной топологией, распределенные по обширной территории, что
идеально подходит для систем автоматизации конвейеров и складов.
• Компактный корпус со степенью защиты IP20
• Возможность увеличения числа дискретных входов/выходов при
использовании съемных контактных блоков
• Легкость подключения к сети благодаря IDC разъемам
• Встроенные функции диагностики и прогнозирования профилактического
обслуживания
• Аналоговые входы/выходы с функциями сигнализации аварий и
предварительной обработки данных

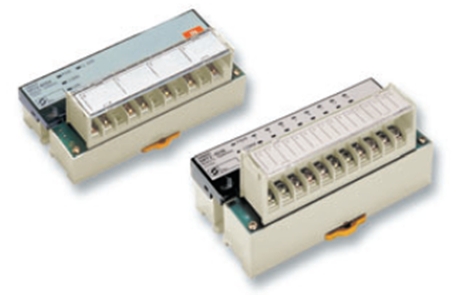

Компактные модули ввода/вывода SRT2

Быстрый и простой ввод/вывод по сети CompoBus/S

Уникальная сеть CompoBus/S компании Omron — это эффективная шина
ввода/вывода, применяемая в системах автоматизации. Свободная топология
и охватываемое расстояние до 500 м (в режиме дальней связи) позволяют
использовать эту сеть в качестве системы удаленного ввода/вывода. В режиме
высокой скорости (макс. расстояние 100 м) гарантированное время опроса
в ней составляет доли миллисекунды, благодаря чему CompoBus/S идеально
подходит для эффективного управления оборудованием. С использованием
компактного ПЛК CPM2C-S в качестве ведущего устройства ваша локальная
система управления займет минимум пространства.
• Компактный корпус со степенью защиты IP20
• Малое время цикла — меньше 1 мс на 256 входов/выходов
• Простая настройка параметров — не требует программного обеспечения
• Модели на 4, 8 и 16 дискретных входов/выходов; модели с биполярными
транзисторами, МОП-транзисторами и реле
• В наличии имеются модули аналоговых входов/выходов и конфигурируемые
модули

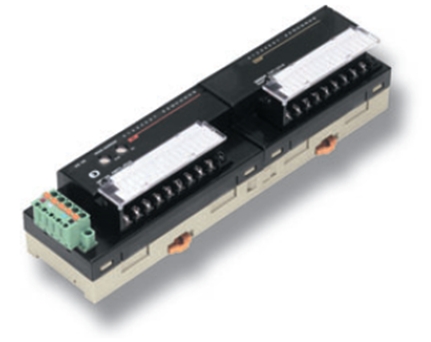

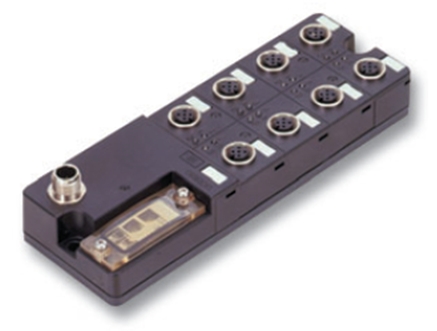

 Модули ввода/вывода полевого уровня DRT2 IP67

Модули ввода/вывода для сети DeviceNet в исполнении IP67

Прочные и надежные модули ввода/вывода для работы непосредственно
по месту технологического процесса. Модули ведомых устройств DRT2 собирают
внутреннюю диагностическую информацию и сведения для прогнозирования
профилактического обслуживания, передавая эти данные по сети. Сведения
о состоянии электропитания, о времени реакции входов/выходов, о содержимом
счетчиков числа переключений и о времени нахождения во включенном
состоянии доступны в любой момент и автоматически сверяются с предельными
значениями, установленными пользователем. В случае превышения
установленных предельных значений формируются предупреждения
о необходимости технического обслуживания. Использование для визуализации
программного комплекта CX-One или программируемых терминалов серии
NS совместно с интеллектуальными активными компонентами (SAP) позволяет
повысить эффективность настройки, пусконаладки и диагностики
неисправностей системы без дополнительного программирования.
• В исполнении IP67 модули DRT2 непроницаемы для масла и брызг металла при
сварочных работах
• Питание внутренних цепей от DeviceNet; меньше соединений — меньше
ошибок монтажа
• Интеллектуальное ведомое устройство с функциями диагностики
и прогнозирования профилактического обслуживания
• Индикация обрыва провода или короткого замыкания во входных/выходных цепях
• Разъемы M12 для быстрого монтажа

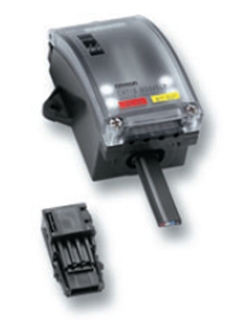

Модули ввода/вывода полевого уровня CRT1B

Модули ввода/вывода в исполнении IP54 для сети CompoNet — альтернативная
система полевого ввода/вывода

Модули ввода/вывода в исполнении IP67 обеспечивают высокую степень защиты,
но требуют дорогостоящей технологии подключения. Альтернативой являются
модули ввода/вывода для сети CompoNet в исполнении IP54 со стандартным
способом подключения входов/выходов, простые в подсоединении благодаря
IDC разъемам, в корпусах, устойчивых к пыли и брызгам воды. Высокоскоростной
обмен данными и гибкая конфигурация делает эти модули идеальными для
распределенного управления.
• Степень защиты IP54, устойчивость к пыли и брызгам воды
• Питание внутренних схем от CompoNet; меньше соединений —
меньше ошибок монтажа
• Интеллектуальное ведомое устройство с функциями диагностики
и прогнозирования профилактического обслуживания
• Индикация обрыва провода или короткого замыкания во входных/выходных цепях
• Разъемы для датчиков или колодки с безвинтовыми зажимами для быстрого
монтажа

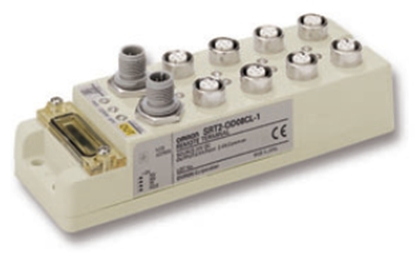

Модули ввода/вывода полевого уровня SRT2 IP67

Модуль ввода/вывода для сети CompoBus/S в исполнении IP67

Прочные и надежные модули ввода/вывода для работы непосредственно по месту
технологического процесса. Уникальная сеть CompoBus/S компании Omron — это
эффективная, высокоскоростная шина ввода/вывода, применяемая на уровне
локальных участков автоматизации и на уровне конечного оборудования.
Свободная топология и охватываемое расстояние до 500 м (в режиме дальней
связи) позволяют использовать эту сеть в качестве системы удаленного ввода/
вывода. В режиме высокой скорости (макс. расстояние 100 м) гарантированное
время опроса в ней составляет доли миллисекунды, благодаря чему CompoBus/S
идеально подходит для эффективного управления оборудованием. При установке
на всем оборудовании вашего объекта ведомых модулей в исполнении IP67
необходимость в защитных корпусах сводится к минимуму.
• Степень защиты IP67 — пыле- и влагозащищенность
• Малое время цикла — меньше 1 мс на 256 входов/выходов
• Простая настройка параметров — не требует программного обеспечения
• Модели на 4 и 8 дискретных входов/выходов
• Разъемы M12 для упрощения монтажа

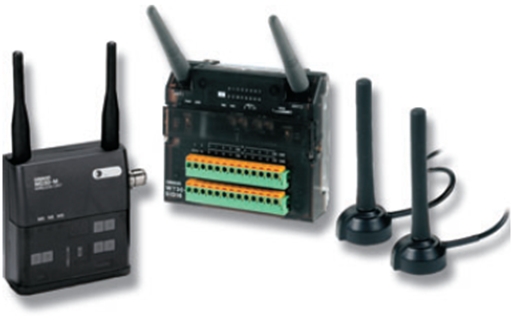

WD30/WT30

Беспроводная сеть DeviceNet

Встречаются ситуации, когда применение обычных кабельных сетей непрактично,
их обслуживание затруднено или вообще невозможно, либо они претерпевают
сильную механическую нагрузку. WD30 позволяет реализовать канал обмена
данными «ведущий-ведомый» для 63 (максимум) подсетей DeviceNet. Либо
ведущий модуль WD30 может непосредственно управлять ведомыми модулями
беспроводного ввода/вывода WT30. Чтобы к удаленным входам/выходам
беспроводной сети можно было обращаться напрямую, а не через DeviceNet,
ведущий модуль WT30 снабжен последовательным портом CompoWay/F.
• Простая настройка: расширенные диагностические возможности,
например, измерение уровня сигнала и индикация использования канала
• Каждое ведущее устройство беспроводной сети обрабатывает
до 100 слов входных + 100 слов выходных данных.
Одно ведущее устройство беспроводной сети может опрашивать
до 63 ведомых устройств беспроводной сети.
• Использование широкополосного сигнала для наилучшей
помехоустойчивости в производственных условиях
• Функция ретрансляции для увеличения дальности связи (максимум 3 репитера)
• Обмен явными сообщениями
