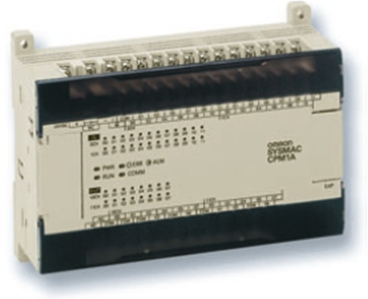

Модули ЦПУ CPM1A

Компактный и экономичный

Вмещая в своем компактном корпусе все основные функции, CPM1A устанавливает стандарт в области конструкции микро-ПЛК. В состав линейки входят четыре модели ЦПУ, отличающиеся размерами и предлагаемые в различных исполнениях — с напряжением питания постоянного или переменного тока, с релейными или транзисторными выходами. Вы можете подобрать для своих задач модуль, устраивающий вас одновременно по типу напряжения питания, по типу выходов и по количеству входов/выходов.
• Сверхкомпактный
• Широкий выбор моделей: питание от постоянного/переменного тока, на 10 ... 40 точек ввода/вывода, с релейными или транзисторные выходами с положительной и отрицательной логикой
• Встроенные импульсные входы и выходы
• Простое подключение терминалов человеко-машинного интерфейса (HMI)
• Модули расширения для дискретного, аналогового и удаленного ввода/вывода

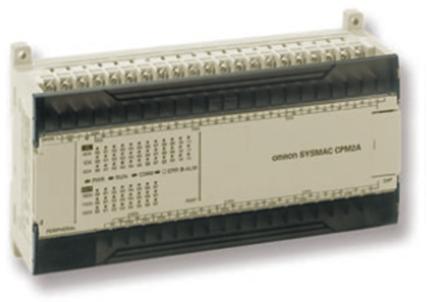

Модули ЦПУ CPM2A

Контроллер общего применения

Все модели центрального процессора CPM2A имеют встроенный порт RS-232C, благодаря которому к ним легко может быть подключен программируемый терминал для оперативного наблюдения за работой установки/машины, корректировки задания и т.п.
Другим примером того, как CPM2A позволяет расширить функциональность компактной установки и дополнить ее новыми качествами, является реализация простого позиционирования с использованием импульсных входов/ выходов. Съемные клеммные блоки упрощают техническое обслуживание. К тому же CPM2A использует те же модули расширения входов/выходов, что и CPM1A, что повышает гибкость в использовании компонентов системы и сокращает их номенклатуру.
• Функция часов реального времени
• От 20 до 60 дискретных входов/выходов + съемные клеммные блоки
• Встроенный счетный вход на частоту до 20 кГц, два импульсных выхода с частотой импульсов 10 кГц
• Два встроенных свободно программируемых порта связи
• Модули расширения для дискретного, аналогового ввода/вывода и полевых шин

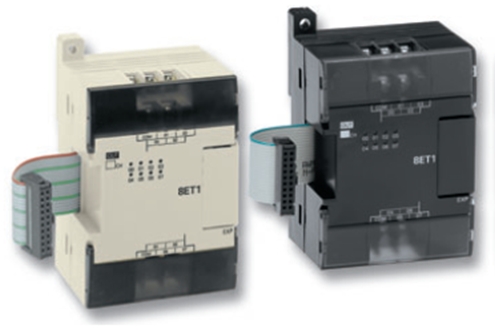

Модули расширения CP1W / CPM1A

Расширьте возможности своего компактного ПЛК

Широкий ассортимент модулей расширения, включающий модули дискретных, аналоговых входов/выходов и модули удаленного ввода/вывода, позволяет решать любые задачи. Модули расширения серии CP1W / CPM1A можно использовать в ПЛК серий CPM1A-, CPM2A-, CP1L- и CP1H-.

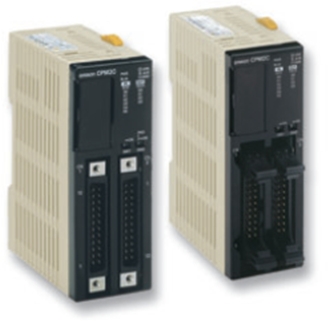

Модули ЦПУ CPM2C

Компактный контроллер широкого назначения

Широкий выбор моделей и сверхкомпактный корпус способствуют эффективному управлению установкой/машиной. На выбор предоставляются модули ЦПУ с релейными или транзисторными выходами, с клеммными блоками или разнообразными соединителями и разъемами, модели со встроенными часами реального времени. Вы можете подобрать для своих нужд модуль, устраивающий вас по типу выходов, по количеству входов/выходов или по другим параметрам. Модули расширения входов/выходов с количеством точек ввода/вывода от 8 до 32 позволяют создать систему управления, охватывающую до 192 точек ввода/вывода.
• Компактный тонкий корпус с высокой плотностью входов/выходов не занимает много места
• От 10 до 32 точек ввода/вывода в одном ЦПУ, транзисторные или релейные выходы
• Встроенный счетный вход на частоту до 20 кГц, два импульсных выхода с частотою импульсов 10 кГц
• Два встроенных полностью открытых порта связи
• Модули расширения для дискретного, аналогового и удаленного ввода/вывода

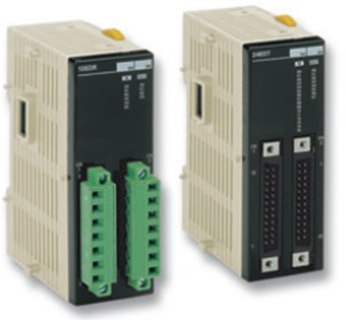

Модули расширения CPM2C

Расширьте возможности своего ПЛК CPM2C

Модули расширения входов/выходов с количеством точек ввода/вывода от 8 до 32 позволяют создать систему управления, охватывающую до 192 точек ввода/вывода.

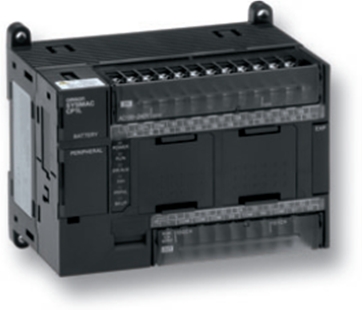

Модули ЦПУ CP1L

Компактный промышленный контроллер

Среди контроллеров для управления компактным оборудованием промышленные контроллеры серии CP1L компании Omron выгодно отличаются тем, что по своим размерам они относятся к ПЛК класса "микро", а по возможностям не уступают модульным ПЛК. Они обладают всеми функциями, которые необходимы для управления станками и другим оборудованием, включая прекрасно реализованную функцию позиционирования. Предлагаются модели CP1L с 14, 20, 30 или 40 встроенными входами/выходами, а с помощью разнообразных модулей расширения CP1W или CPM1A общее число точек ввода/вывода можно довести до 160. Для программирования и мониторинга используется стандартный порт USB. Предусмотрена возможность установки двух дополнительных последовательных портов. Поскольку в основе серии CP1L лежит та же архитектура, что и у ПЛК «старших» серий CP1H, CJ1 и CS1, программы этих ПЛК совместимы по распределению памяти и набору команд.

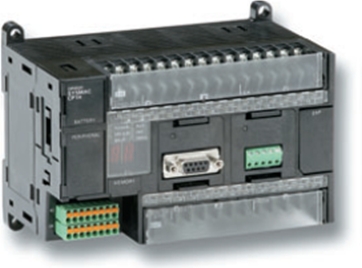

Модули ЦПУ CP1H

Моноблочный ПЛК — все функции в одном блоке

Созданный специально для применения в небольших установках, ПЛК CP1H сочетает в себе компактность микро-ПЛК и функциональность модульного ПЛК. Благодаря наличию четырех встроенных высокоскоростных счетчиков и четырех импульсных выходов он отлично подходит для многоосного позиционного управления. ПЛК CP1H-XA содержит «на борту» 4 аналоговых входа и 2 аналоговых выхода. На его базе можно реализовать простой контур регулирования, используя предусмотренную в ПЛК функцию расширенного ПИД-регулирования с автоматической настройкой. Модуль CP1H можно дополнить модулем входов/выходов CPM1, а также одним или двумя специальными модулями ввода/вывода CJ1. Таким образом, CP1H способен участвовать в обмене данными по стандартным сетям и поддерживает все модули связи серии CJ1.
• Частота входных/выходных сигналов до 1 МГц
• Совместимость с CJ1M по набору команд и скорости выполнения
• 4 аналоговых входа и 2 аналоговых выхода у модели XA
• USB порт для простой связи, программирования и конфигурирования
• Поддерживает PROFIBUS, DeviceNet, CAN и Ethernet

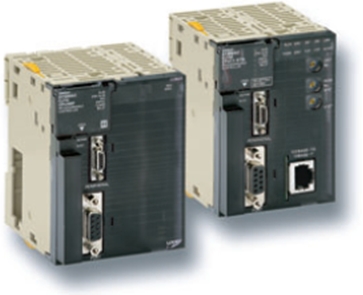

Модули ЦПУ CJ1

Быстрые высокопроизводительные ЦПУ для решения любых задач

Семейство центральных процессоров серии CJ1 охватывает модули различной функциональности, от миниатюрных ЦПУ для элементарного последовательного выполнения операций до скоростных высокопроизводительных моделей, реализующих все функции управления оборудованием с поддержкой до 2560 точек ввода/вывода. Благодаря этому всю систему можно логически поделить на отдельные сегменты и использовать во всех сегментах модули ПЛК одной серии. Все модули ЦПУ поддерживают программирование на языках структурированного текста, последовательных функциональных схем и на языке релейно-контактной логики («лестничных диаграмм»), предусмотренных стандартом IEC61131-3. Обширная библиотека функциональных блоков компании Omron уменьшает трудоемкость программирования, кроме того, имеется возможность создания собственных функциональных блоков под конкретные задачи.

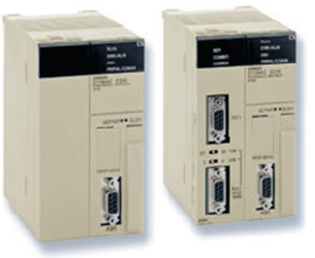

Модули центрального процессора CS1

Быстрые высокопроизводительные ЦПУ для решения любых задач

Компания Omron выпускает два типа моделей центрального процессора серии CS1, отличающиеся скоростью выполнения операций, каждый из которых имеет несколько исполнений с различным объемом памяти. Помимо простых ЦПУ в состав серии входят модели, предназначенные для создания дублированных систем, поддерживающие «горячую» замену модулей ввода/вывода. Во всех моделях ЦПУ предусмотрено гнездо для установки специальной платы с непосредственным подключением к шине ЦПУ. В это гнездо может быть вставлена плата последовательного интерфейса или плата контурного управления. Все модули ЦПУ поддерживают программирование на языке структурированного текста и на языке релейно-контактной логики («лестничных диаграмм»), предусмотренных стандартом IEC61131-3.
Обширная библиотека функциональных блоков компании Omron уменьшает трудоемкость программирования, кроме того, имеется возможность создания собственных функциональных блоков под конкретные задачи.

Модули центрального процессора NJ301, NJ501

Новый машинный контроллер на базе процессора Intel® Atom™

На быстро меняющемся рынке промышленной автоматизации, что бы удовлетворять все новым и новым требованиям производителей

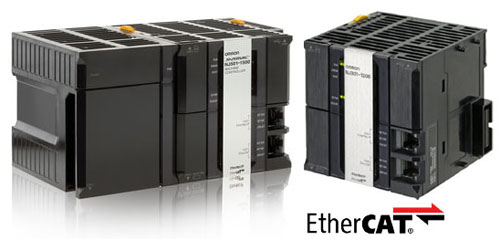

автоматизированных линий, компания Омрон разработала новый контроллер NJ. Контроллеры предыдущих поколений обычно выполнялись на базе интегральных микросхем ASIC, в результате чего изменить или улучшить их уже не представлялось возможным. Новый машинный контроллер Omron NJ выполнен на базе процессора Intel® Atom™. этот процессор позволяет реализовать ядро контроллера и ядро контроллера управления движением в режиме реального времени. На картинке слева Omron NJ501, а справа Omron NJ301. Естественное охлаждение в диапазоне температур от 0 до 55 градусов Цельсия

Контроллеры Sysmac NX1

новая серия компактных универсальных контроллеров Sysmac NX1

Модели NX1P2-1140DT1, NX1P2-1040DT1, NX1P2-9024DT1

Отличаясь компактными размерами и мощными функциональными возможностями, новый универсальный контроллер NX1, оснащенный встроенными входами/выходами и коммуникационными портами EtherNet/IP и EtherCAT, позволяет использовать современные технологии платформы Sysmac для решения простых задач автоматизации. Контроллер Sysmac NX1 позволяет выполнять синхронизированное управление всеми узлами производственного оборудования: приводами, входами/выходами, системой безопасности и техническим зрением. При этом для проектирования системы автоматизации используется единая интегрированная среда разработки. Серия NX1 состоит из моделей трех типов, различающихся по количеству осей, которыми они могут управлять. Все модели поддерживают 4 сервооси в режиме 1-осевого поточечного позиционирования. Старшие модели поддерживают синхронизированное управление движением до 4 сервоосей, модели среднего уровня — управление движением до 2 сервоосей, а младшие модели — только позиционное управление. Кроме моделей с транзисторными выходами типа PNP доступны также модели с выходами NPN.
