VLT® MCD 202 - устройство плавного пуска для асинхронных электродвигателей из серии MCD 200.
Наличие встроенных трансформаторов тока позволяет обеспечить полноценную защиту двигателя и организовать обратную связь для управления нарастанием напряжения при пуске.
В MCD 202 так же встроен обходной контактор, что упрощает проектирование системы управления двигателем и экономит место при монтаже.

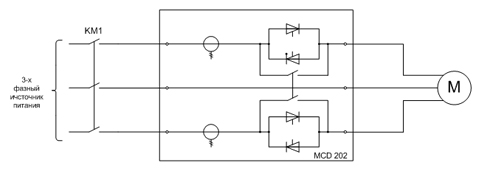

Устройство MCD202
Управление пуском и остановом двигателя возможно только посредством дискретных входов по 2-х или 3-х проводной схеме либо через последовательную связь.
Настройка MCD 202 осуществляется посредством переключателей, размещенных на лицевой панели.
Основные характеристики VLT® MCD 202:
• Напряжение питания: 3 фазы 200-575 В
• Мощность: 7,5-110 кВт
• Степень защиты: IP20 (7,5 – 55 кВт), IP00 (75-110 кВт)
• Питание платы управления: 230/400VAC или 24VDC/VAC
• Встроенный обходной контактор
• 2 дискретных входа
• 2 релейных выхода
• Вход для подключения термистора двигателя
• Работа при температуре окружающей среды -10/+60 °C
• Защита от: перегрузки двигателя превышения времени пуска опрокидывания фаз
Опции для VLT® MCD 202:
• Modbus RTU
• Profibus
• DeviceNet
• AS-i
• Панель оператора для удаленного управления с токовым выходом
Типоразмеры VLT® MCD 202:
Мощность, кВт |
Номинальный ток, А |
Размеры (мм) ВхШхГ |
7,5 |
18 |
203х98х163 |
15 |
34 |
203х98х163 |
18 |
42 |
203х98х163 |
22 |
48 |
203х98х163 |
30 |
60 |
203х98х163 |
37 |
75 |
215х145х191 |
45 |
85 |
215х145х191 |
55 |
100 |
215х145х191 |
75 |
140 |
240х145х191 |
90 |
170 |
240х145х191 |
110 |
200 |
240х145х191 |
