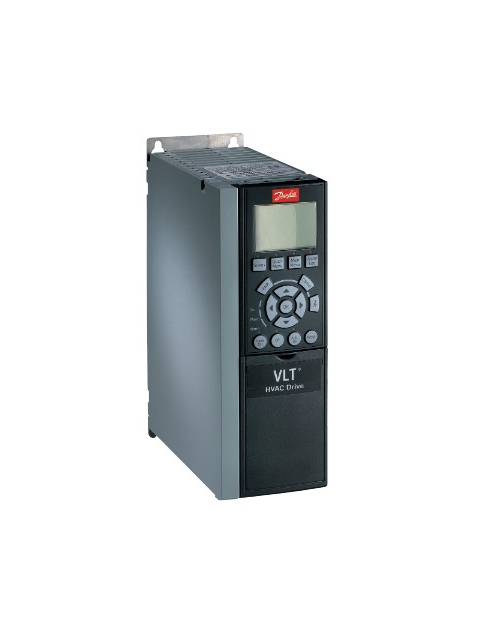

VLT® HVAC Drive FC100

Преобразователи частоты VLT® HVAC Drive FC102 предназначены для так называемых HVAC (Heating Ventilation AirConditioning) применений. Благодаря наличию специальных функций, внедрение этих преобразователей в такие системы как: отопление, водоподготовка, перекачка сырья, вентиляция, будет простым и эффективным.

Наличие удобной графической панели на русском языке с функцией помощи, поможет настроить эти специализированные привода без труда. А множество опций с функцией Plug and play, встроенный порт RS485 с поддержкой Modbus RTU  позволят быстро интегрировать преобразователь в существующую систему управления.

Возможность подключения различных датчиков обратной связи (датчик температуры, давления и т.д), делает доступным автоматическое управление процессом (поддержание заданной температуры, давления и т.д.).

Основные особенности VLT® HVAC Drive FC102:
Специальные функции
•    Автоматическая оптимизация энергопотребления
•    Старт на лету (подхват вращающегося двигателя)
•    Автонастройка ПИ-регуляторов процесса
•    Часы реального времени
•    Мониторинг энергопотребления
•    Пожарный режим
•    Шунтирование привода (Bypass)
•    Встроенный логический контроллер Smart Logic Controller
•    Встроенный каскадный контроллер (насосы, вентиляторы)
•    Спящий режим (насосы, вентиляторы)
•    Защита от сухого хода
•    Защита от прорыва трубы
•    Компенсация потерь давления в длинных трубопроводах
•    Регулирование расхода по давлению (извлечение квадратного корня)

Мощность, напряжение питания, корпус  VLT® HVAC Drive FC102:
    3 х 200-240 В: 0,25 - 45 кВт, IP 20/21/55/66
    3 х 380-480 В: 0,37 - 90 кВт, IP 20/21/55/66
    3 х 380-480 В: 110 - 1000 кВт, IP 00/21/54
    3 х 525-690 В: 11 - 90 кВт, IP 20/21/55/66
    3 х 525-690 В: 110 - 1200 кВт, IP 00/21/54

Перегрузочная способность VLT® HVAC Drive FC102:
•    110% от номинального момента в течение 1 минуты (разгон)
•    135% от номинального момента в течение 0,5 секунды (в момент пуска)

Управление двигателем VLT® HVAC Drive FC102:
•    VVCplus (прямое управление амплитудой, углом и частотой вектора  напряжения)
•    Настраиваемая U/f характеристика для специальных режимов двигателя
•    Диапазон регулирования : 1:100

Охлаждение VLT® HVAC Drive FC102:
•    Регулируемый по температуре вентилятор
•    Через заднюю стенку
•    Специальные воздуховоды для охлаждения приводов большой мощности

Порты связи VLT® HVAC Drive FC102:
•    Встроенный RS 485
•    Встроенный USB

Выходная частоты и частота коммутации VLT® HVAC Drive FC102:
•    Максимальная выходная частота – 1000 Гц
•    Частота коммутации – 2-16 кГц

Входы\выходы управления VLT® HVAC Drive FC102:
•    Количество программируемых дискретных входов - 4 (6)
•    Количество программируемых дискретных выходов – 2
•    Количество аналоговых входов – 2
•    Количество аналоговых выходов – 1
•    Количество встроенных реле -2
•    Вход для аппаратного аварийного останова

Температура окружающей среды VLT® HVAC Drive FC102:
•    Работа  - -10/+50 °С
•    Хранение -20/+65 °С

ПИ\ПИД-регуляторы VLT® HVAC Drive FC102:
•    ПИД-регуляторы скорости и параметра процесса

Встроенный логический контроллер SLC VLT® HVAC Drive FC102:
- Содержит 8 таймеров, 6 логических цепочек, 6 компараторов, 2 счетчика
- Пользователь определяет последовательность действий (actions) и событий (events )
- Действия и события нумеруются и образуют пары (всего может быть запрограммировано до 20 таких пар)
- Событие может принимать значение ИСТИНА или ЛОЖЬ
- Событие наступает, если оно принимает значение ИСТИНА
- Действие, выполняется, если наступает событие с тем же номером
- SLC может быть включен или выключен

Доступные опции VLT® HVAC Drive FC102:
•    MCA101 – плата Profibus
•    MCA104 – плата DeviceNet
•    MCA108 – плата LonWorks
•    MCA109 – плата BACnet
•    MCB101 - плата расширения входов-выходов общепромышленного назначения
•    MCB105 - Плата расширения релейных выходов
•    MCB107 - Интерфейс для подключения источника бесперебойного питания плат управления 24VDC
•    MCB108 - Интерфейс безопасного останова
•    MCB109 - Плата расширения аналоговых входов-выходов, например, для многозонного управления с тремя датчиками давления (для HVAC приложений) и батарейкой для питания часов реального времени
•    MCO101 - Расширенный каскадный контроллер (для управления насосными станциями)
•    MCO102 - Продвинутый каскадный контроллер (для управления насосными станциями)
•    LCP101 – цифровая панель местного управления
•    LCP102 – графическая панель местного управления
•    Покрытие плат компаундом для защиты плат от агрессивных сред
•    Встроенный входной рубильник
•    Быстродействующие предохранители
•    Входные и выходные фильтры
