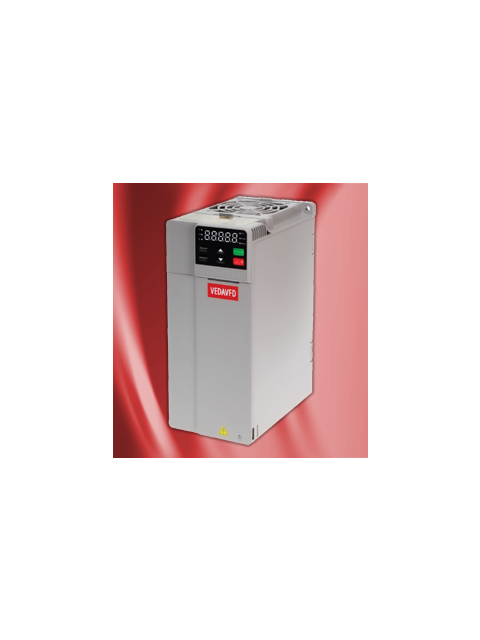

VF-11

VF-11 – компактный преобразователь частоты со встроенным интерфейсом RS485, предназначенный для управления асинхронными двигателями номинальной мощностью до 7,5 кВт (400 В) в простых применениях, а так же в применениях с насосами и вентиляторами.

Основные особенности VF-11:
• Встроенный RS485
• "Книжная" компактная конструкция
• Простота ввода в эксплуатацию
• Покрытие плат 3С3
• Встроенный тормозной ключ
• Встроенный базовый фильтр ЭМС

Мощность, напряжение питания, степень защиты VF-11:
    1 х 220 В: 0,4 – 2,2 кВт
    3 х 380 В: 0,75 – 7,5 кВт
   Степень защиты – IP20

Режимы работы VF-11:
• Вольт-частотный
• Векторный без датчика обратной связи по скорости

Перегрузочная способность VF-11:
• Для ПЧ 220 В - 150 % на 24 секунды, 180 % на 3 секунды
• Для ПЧ 380 В - 150% на 89 секунд, 180% на 10 секунд, 200% на 3 секунды

Охлаждение VF-11:
• Радиатор (пассивное охлаждение)
• Встроенный вентилятор
В заивисости от модели

Порты связи VF-11:
• Встроенный RS 485 Modbus

Выходная частота и частота коммутации VF-11:
• Максимальная выходная частота – 299 Гц;
• Частота коммутации – 2-12 кГц

Входы\выходы управления VF-11:
• Количество дискретных входов - 3
• Количество дискретных выходов – 1
• Количество аналоговых входов – 1
• Количество аналоговых выходов – 1
• Количество встроенных реле -1

Температура окружающей среды VF-11:
• Работа  --10/+50 °С (выше +40 °С со снижением характеристик)
• Хранение --30/+60 °С

ПИ\ПИД-регуляторы VF-11:
• ПИД-регулятор процесса

Доступные опции VF-11:
• Выносной внешний цифровой двухстрочный пульт
• Выносной внешний цифровой однострочный пульт
• Внешний графический пульт операторас Русскоязычным интерфейсом

В зависимости от мощности и напряжения питания, существуют следующие модели преобразователей частоты VF-11:
1 х 220 В
VF-11-PK40-0003-S2-E20-B-H - 0,4 кВт
VF-11-PK75-0004-S2-E20-B-H - 0,75 кВт
VF-11-P1K5-0007-S2-E20-B-H - 1,5 кВт
VF-11-P2K2-0010-S2-E20-B-H - 2,2 кВт

3 х 380 В
VF-11-PK75-0003-T4-E20-B-H - 0,75 кВт
VF-11-P1K5-0003-T4-E20-B-H - 1,5 кВт
VF-11-P2K2-0005-T4-E20-B-H - 2,2 кВт
VF-11-P4K0-0010-T4-E20-B-H - 4,0 кВт
VF-11-P5K5-0013-T4-E20-B-H - 5,5 кВт
VF-11-P7K5-0017-T4-E20-B-H - 7,5 кВт
