MCD2

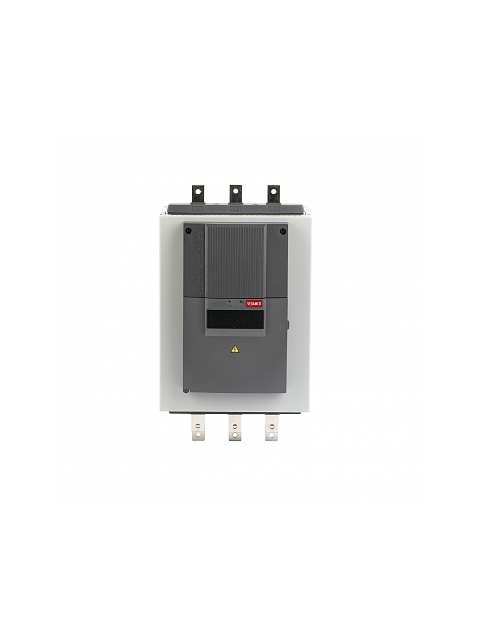

MCD2 - универсальное цифровое устройство плавного пуска для асинхронных трехфазных электродвигателей с короткозамкнутым ротором мощностью до 450 кВт (380 В). При пуске MCD2 контролирует 3 фазы питания электродвигателя. Байпасный контактор - не встроен.
Данное устройство плавного пуска позволяет исключить ударные нагрузки на сеть и механические узлы, например, в таких механизмах как:

• Центробежные и погружные насосы
• Вентиляторы
• Винтовые компрессоры
• Дробилки и пр.

Основные особенности MCD2:
• Напряжение питания: 3 фазы 380 В
• Мощность: 7,5 – 450 кВт
• Степень защиты: IP20
• Питание платы управления: 220 VAC
• 4 дискретных входа
• 3 релейных выхода
• 1 аналоговый выход (опция)
• 1 аналоговый вход (термистор)
• Работа при температуре окружающей среды - 0/+50 °C
• Хранение при температуре окружающей среды -10/+50 °C
• Возможна установка опции Modbus
• Встроенные кнопки Пуск\Стоп

Опции MCD2:
• Modbus RTU
• Дополнительный аналоговый выход

В зависимости он мощности и напряжения питания, существуют следующие модели устройства плавного пуска MCD2 (включение в цепь питания электродвигателя):
3x380 В

Напряжение питания управления 220 В
VM-20-P7K5-0018-T4
VM-20-P15K-0030-T4
VM-20-P22K-0045-T4
VM-20-P30K-0060-T4
VM-20-P37K-0075-T4
VM-20-P45K-0090-T4
VM-20-P55K-0110-T4
VM-20-P75K-0145-T4
VM-20-P90K-0175-T4
VM-20-P110-0210-T4
VM-20-P132-0250-T4
VM-20-P160-0300-T4
VM-20-P200-0370-T4
VM-20-P250-0470-T4
VM-20-P315-0570-T4
VM-20-P400-0720-T4
VM-20-P450-0840-T4

Напряжение питания управления 220 В + Modbus
VM-20-P7K5-0018-T4-M
VM-20-P15K-0030-T4-M
VM-20-P22K-0045-T4-M
VM-20-P30K-0060-T4-M
VM-20-P37K-0075-T4-M
VM-20-P45K-0090-T4-M
VM-20-P55K-0110-T4-M
VM-20-P75K-0145-T4-M
VM-20-P90K-0175-T4-M
VM-20-P110-0210-T4-M
VM-20-P132-0250-T4-M
VM-20-P160-0300-T4-M
VM-20-P200-0370-T4-M
VM-20-P250-0470-T4-M
VM-20-P315-0570-T4-M
VM-20-P400-0720-T4-M
VM-20-P450-0840-T4-M

Напряжение питания управления 220 В + Дополнительный аналоговый выход
VM-20-P7K5-0018-T4-AO
VM-20-P15K-0030-T4-AO
VM-20-P22K-0045-T4-AO
VM-20-P30K-0060-T4-AO
VM-20-P37K-0075-T4-AO
VM-20-P45K-0090-T4-AO
VM-20-P55K-0110-T4-AO
VM-20-P75K-0145-T4-AO
VM-20-P90K-0175-T4-AO
VM-20-P110-0210-T4-AO
VM-20-P132-0250-T4-AO
VM-20-P160-0300-T4-AO
VM-20-P200-0370-T4-AO
VM-20-P250-0470-T4-AO
VM-20-P315-0570-T4-AO
VM-20-P400-0720-T4-AO
VM-20-P450-0840-T4-AO

Напряжение питания управления 220 В + Дополнительный аналоговый выход + Modbus
VM-20-P7K5-0018-T4-AO-M
VM-20-P15K-0030-T4-AO-M
VM-20-P22K-0045-T4-AO-M
VM-20-P30K-0060-T4-AO-M
VM-20-P37K-0075-T4-AO-M
VM-20-P45K-0090-T4-AO-M
VM-20-P55K-0110-T4-AO-M
VM-20-P75K-0145-T4-AO-M
VM-20-P90K-0175-T4-AO-M
VM-20-P110-0210-T4-AO-M
VM-20-P132-0250-T4-AO-M
VM-20-P160-0300-T4-AO-M
VM-20-P200-0370-T4-AO-M
VM-20-P250-0470-T4-AO-M
VM-20-P315-0570-T4-AO-M
VM-20-P400-0720-T4-AO-M
VM-20-P450-0840-T4-AO-M
