MCD1

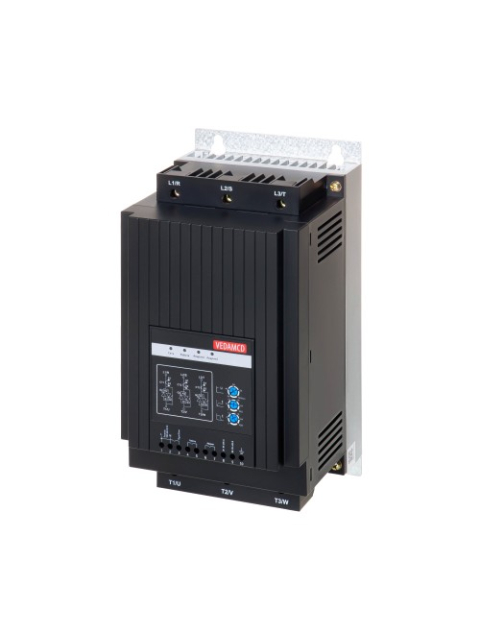

MCD1 - компактное цифровое устройство плавного пуска для асинхронных однофазных и трехфазных электродвигателей мощностью до 75 кВт. При пуске MCD1 (трехфазное устройство) контролирует 3 фазы питания электродвигателя. Байпасный контактор - встроен, что позволяет отказаться от дополнительного внешнего контактора.
Данное устройство плавного пуска позволяет исключить ударные нагрузки на сеть и механические узлы, например, в таких механизмах как:

• Центробежные и погружные насосы
• Вентиляторы
• Винтовые компрессоры
• Дробилки и пр.

Основные особенности MCD1:
• Напряжение питания: 1 фаза 100-240 В, 3 фазы 200-500 В
• Мощность: 0,37 – 75 кВт
• Возможность пуска однофазных двигателей
• Встроенный байпасный контактор
• Степень защиты: IP20
• Питание платы управления: 220 VAC или 24 VDC
• 1 дискретный вход
• 2 релейных выхода
• Работа при температуре окружающей среды -10/+40 °C (до +50 °C со снижением характеристик)
• Хранение при температуре окружающей среды -40/+70 °C
• Возможна установка опции Modbus

Опции MCD1:
• Modbus RTU
• Кнопки Пуск\Стоп

В зависимости он мощности и напряжения питания, существуют следующие модели устройства плавного пуска MCD1 (включение в цепь питания электродвигателя):
1x100-240 В
Напряжение питания управления 24В, без кнопки «Пуск»
VM-10-PK37-0002-S2-CV1
VM-10-PK55-0003-S2-CV1
VM-10-PK75-0004-S2-CV1
VM-10-P1K1-0006-S2-CV1
VM-10-P1K5-0009-S2-CV1
VM-10-P2K2-0012-S2-CV1
VM-10-P3K7-0020-S2-CV1
VM-10-P5K5-0030-S2-CV1
VM-10-P7K5-0045-S2-CV1

Напряжение питания управления 220 В, без кнопки «Пуск»
VM-10-PK37-0002-S2-CV2
VM-10-PK55-0003-S2-CV2
VM-10-PK75-0004-S2-CV2
VM-10-P1K1-0006-S2-CV2
VM-10-P1K5-0009-S2-CV2
VM-10-P2K2-0012-S2-CV2
VM-10-P3K7-0020-S2-CV2
VM-10-P5K5-0030-S2-CV2
VM-10-P7K5-0045-S2-CV2

Напряжение питания управления 220В, с кнопкой «Пуск»
VM-10-PK37-0002-S2-CV2-B
VM-10-PK55-0003-S2-CV2-B
VM-10-PK75-0004-S2-CV2-B
VM-10-P1K1-0006-S2-CV2-B
VM-10-P1K5-0009-S2-CV2-B
VM-10-P2K2-0012-S2-CV2-B
VM-10-P3K7-0020-S2-CV2-B
VM-10-P5K5-0030-S2-CV2-B
VM-10-P7K5-0045-S2-CV2-B

Напряжение питания управления 220 В, без кнопки «Пуск»+Modbus
VM-10-PK37-0002-S2-CV2-M
VM-10-PK55-0003-S2-CV2-M
VM-10-PK75-0004-S2-CV2-M
VM-10-P1K1-0006-S2-CV2-M
VM-10-P1K5-0009-S2-CV2-M
VM-10-P2K2-0012-S2-CV2-M
VM-10-P3K7-0020-S2-CV2-M
VM-10-P5K5-0030-S2-CV2-M
VM-10-P7K5-0045-S2-CV2-M

Напряжение питания управления 220В, с кнопкой «Пуск»+Modbus
VM-10-PK37-0002-S2-CV2-B-M
VM-10-PK55-0003-S2-CV2-B-M
VM-10-PK75-0004-S2-CV2-B-M
VM-10-P1K1-0006-S2-CV2-B-M
VM-10-P1K5-0009-S2-CV2-B-M
VM-10-P2K2-0012-S2-CV2-B-M
VM-10-P3K7-0020-S2-CV2-B-M
VM-10-P5K5-0030-S2-CV2-B-M
VM-10-P7K5-0045-S2-CV2-B-M

3x200-500 В
Напряжение питания управления 24В, без кнопки «Пуск»
VM-10-PK75-0001-T4-CV1
VM-10-P1K1-0002-T4-CV1
VM-10-P1K5-0003-T4-CV1
VM-10-P2K2-0004-T4-CV1
VM-10-P3K7-0007-T4-CV1
VM-10-P5K5-0011-T4-CV1
VM-10-P7K5-0015-T4-CV1
VM-10-P11K-0022-T4-CV1
VM-10-P15K-0030-T4-CV1
VM-10-P18K-0037-T4-CV1
VM-10-P22K-0045-T4-CV1
VM-10-P30K-0060-T4-CV1
VM-10-P37K-0075-T4-CV1

Напряжение питания управления 220 В, без кнопки «Пуск»
VM-10-PK75-0001-T4-CV2
VM-10-P1K1-0002-T4-CV2
VM-10-P1K5-0003-T4-CV2
VM-10-P2K2-0004-T4-CV2
VM-10-P3K7-0007-T4-CV2
VM-10-P5K5-0011-T4-CV2
VM-10-P7K5-0015-T4-CV2
VM-10-P11K-0022-T4-CV2
VM-10-P15K-0030-T4-CV2
VM-10-P18K-0037-T4-CV2
VM-10-P22K-0045-T4-CV2
VM-10-P30K-0060-T4-CV2
VM-10-P37K-0075-T4-CV2
VM-10-P45K-0090-T4-CV2
VM-10-P55K-0110-T4-CV2
VM-10-P75K-0150-T4-CV2

Напряжение питания управления 24В, без кнопки «Пуск»
VM-10-PK75-0001-T4-CV2-B
VM-10-P1K1-0002-T4-CV2-B
VM-10-P1K5-0003-T4-CV2-B
VM-10-P2K2-0004-T4-CV2-B
VM-10-P3K7-0007-T4-CV2-B
VM-10-P5K5-0011-T4-CV2-B
VM-10-P7K5-0015-T4-CV2-B
VM-10-P11K-0022-T4-CV2-B
VM-10-P15K-0030-T4-CV2-B
VM-10-P18K-0037-T4-CV2-B
VM-10-P22K-0045-T4-CV2-B
VM-10-P30K-0060-T4-CV2-B
VM-10-P37K-0075-T4-CV2-B

Напряжение питания управления 220 В, без кнопки «Пуск»+Modbus
VM-10-PK75-0001-T4-CV2-M
VM-10-P1K1-0002-T4-CV2-M
VM-10-P1K5-0003-T4-CV2-M
VM-10-P2K2-0004-T4-CV2-M
VM-10-P3K7-0007-T4-CV2-M
VM-10-P5K5-0011-T4-CV2-M
VM-10-P7K5-0015-T4-CV2-M
VM-10-P11K-0022-T4-CV2-M
VM-10-P15K-0030-T4-CV2-M
VM-10-P18K-0037-T4-CV2-M
VM-10-P22K-0045-T4-CV2-M
VM-10-P30K-0060-T4-CV2-M
VM-10-P37K-0075-T4-CV2-M
VM-10-P45K-0090-T4-CV2-M
VM-10-P55K-0110-T4-CV2-M
VM-10-P75K-0150-T4-CV2-M

Напряжение питания управления 220В, с кнопкой «Пуск»+Modbus
VM-10-PK75-0001-T4-CV2-B-M
VM-10-P1K1-0002-T4-CV2-B-M
VM-10-P1K5-0003-T4-CV2-B-M
VM-10-P2K2-0004-T4-CV2-B-M
VM-10-P3K7-0007-T4-CV2-B-M
VM-10-P5K5-0011-T4-CV2-B-M
VM-10-P7K5-0015-T4-CV2-B-M
VM-10-P11K-0022-T4-CV2-B-M
VM-10-P15K-0030-T4-CV2-B-M
VM-10-P18K-0037-T4-CV2-B-M
VM-10-P22K-0045-T4-CV2-B-M
VM-10-P30K-0060-T4-CV2-B-M
VM-10-P37K-0075-T4-CV2-B-M
VM-10-P45K-0090-T4-CV2-B-M
VM-10-P55K-0110-T4-CV2-B-M
VM-10-P75K-0150-T4-CV2-B-M
