Vacon 100
Преимущества:
Проверка перед продажей
Товары проходят тщательную проверку перед отправкой клиенту
Доставка в нужное время
Занимайтесь своими делами, мы привезем ваш товар в срок!

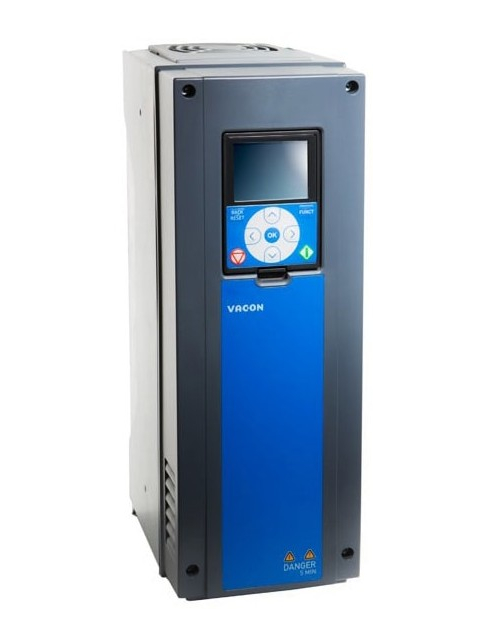

Преобразователи частоты Vacon Vacon 100
Vacon 100 - общепромышленные преобразователи частоты, предназначенные для большинства применений. Благодаря простоте ввода в эксплуатацию, встроенным сетевым интерфейсам и интегрированному логическому контроллеру, Vacon 100 хорошо оценят OEM производители.
Основные применения Vacon 100:
• Конвейеры
• Насосы и вентиляторы
• Компрессоры
Мощность, напряжение питания, корпус Vacon 100:
3 х 208-240 В: 0,55 - 90 кВт, IP 21/54, IP00 для 37-90 кВт
3 х 380-500 В: 1,1 - 160 кВт, IP 21/54, IP00 для 90-160 кВт
Перегрузочная способность Vacon 100:
• 150% от номинального момента в течение 1 минуты
Управление двигателем Vacon 100:
• Векторный без датчика обратной связи по скорости
• Вольт-частотный режим
Охлаждение Vacon 100:
• Регулируемый по температуре вентилятор
Порты связи Vacon 100:
• Встроенный Ethernet I/P, Modbus TCP, Profinet IO, Modbus RTU
Выходная частота и частота коммутации Vacon 100:
• Максимальная выходная частота – 320 Гц
• Частота коммутации – 1,5-10 кГц
Входы\выходы управления Vacon 100:
• Количество программируемых дискретных входов - 6
• Количество аналоговых входов – 2
• Количество аналоговых выходов – 1
• Количество встроенных реле -3
Температура окружающей среды Vacon 100:
• Работа - -10/+50 °С
• Хранение - -40/+70 °С
ПИ\ПИД-регуляторы Vacon 100:
• ПИД-регуляторы процесса - 2
Доступные опции для Vacon 100:
• Платы дополнительных Входов\Выходов, включая входы безопасности STO
• Платы сетевых интерфейсов:
Profibus DP
CANopen
DeviceNet
• Возможность динамического торможения (для габаритов MR7-MR9)
• Степень защиты IP00 и IP54
• Графическая панель управления
В зависимости от напряжения питания, мощности и степени защиты IP, существуют следующие модели Vacon 100:
3 фазы 208-240В, IP21
VACON0100-3L-0003-2 - 0,55 кВт
VACON0100-3L-0004-2 - 0,75 кВт
VACON0100-3L-0006-2 - 1,1 кВт
VACON0100-3L-0008-2 - 1,5 кВт
VACON0100-3L-0011-2 - 2,2 кВт
VACON0100-3L-0012-2 - 3,0 кВт
VACON0100-3L-0018-2 - 4,0 кВт
VACON0100-3L-0024-2 - 5,5 кВт
VACON0100-3L-0031-2 - 7,5 кВт
VACON0100-3L-0048-2 - 11 кВт
VACON0100-3L-0062-2 - 15 кВт
VACON0100-3L-0075-2 - 18,5 кВт
VACON0100-3L-0088-2 - 22 кВт
VACON0100-3L-0105-2 - 30 кВт
VACON0100-3L-0140-2 - 37 кВт
VACON0100-3L-0170-2 - 45 кВт
VACON0100-3L-0205-2 - 55 кВт
VACON0100-3L-0261-2 - 75 кВт
VACON0100-3L-0310-2 - 90 кВт
3 фазы 380-480 В, IP21
VACON0100-3L-0003-5 - 1,1 кВт
VACON0100-3L-0004-5 - 1,5 кВт
VACON0100-3L-0005-5 - 2,2 кВт
VACON0100-3L-0008-5 - 3,0 кВт
VACON0100-3L-0009-5 - 4,0 кВт
VACON0100-3L-0012-5 - 5,5 кВт
VACON0100-3L-0016-5 - 7,5 кВт
VACON0100-3L-0023-5 - 11 кВт
VACON0100-3L-0031-5 - 15 кВт
VACON0100-3L-0038-5 - 18,5 кВт
VACON0100-3L-0046-5 - 22 кВт
VACON0100-3L-0061-5 - 30 кВт
VACON0100-3L-0072-5 - 37 кВт
VACON0100-3L-0087-5 - 45 кВт
VACON0100-3L-0105-5 - 55 кВт
VACON0100-3L-0140-5 - 75 кВт
VACON0100-3L-0170-5 - 90 кВт
VACON0100-3L-0205-5 - 110 кВт
VACON0100-3L-0261-5 - 132 кВт
VACON0100-3L-0310-5 - 160 кВт
Vacon 100 - Брошюра_рус.pdf
1098 кб
Добрый день.
С терминалами данной компании мы не работали.
Для связи с ПК можно использовать порт Ethernet.
Обратитесь в техподдержку Danfoss, спросите, можно ли использовать установленные у Вас ПЧ совместно с системой Cloud Control.
Недостающие руководства по приводам можно найти здесь: http://drives.danfoss.ru/knowledge-center/technical-documentation-instructions_manual/#/
С терминалами данной компании мы не работали.
Для связи с ПК можно использовать порт Ethernet.
Обратитесь в техподдержку Danfoss, спросите, можно ли использовать установленные у Вас ПЧ совместно с системой Cloud Control.
Недостающие руководства по приводам можно найти здесь: http://drives.danfoss.ru/knowledge-center/technical-documentation-instructions_manual/#/
Образцов Павел, вед.тех.спец. ООО Драйвика 17.04.2019
Здравствуйте, Олег.
1. Руководство http://www.driveka.ru/upload/iblock/bad/vacon-100-and-100-flow_installation-manual-dpd0104.pdf, стр. 62 - Ethernet, стр. 64 - RS-485.
2. Задайте этот вопрос специалистам технической поддержки производителя оборудования, компании Danfoss. 7 (812) 320 20 99.
Возможно, поможет Белов Александр, Сидоренко Антон или Елисеев Антон.
1. Руководство http://www.driveka.ru/upload/iblock/bad/vacon-100-and-100-flow_installation-manual-dpd0104.pdf, стр. 62 - Ethernet, стр. 64 - RS-485.
2. Задайте этот вопрос специалистам технической поддержки производителя оборудования, компании Danfoss. 7 (812) 320 20 99.
Возможно, поможет Белов Александр, Сидоренко Антон или Елисеев Антон.
Образцов Павел, вед.тех.спец. ООО Драйвика 17.04.2019
Доброго дня.
Вопрос по той же теме:
Вожно ли посредством терминала GSM GPRS «Teleofis WRX708-R4» считывать данные с нескольких ПЧ Vacon, если порты ПЧ (RS-485) заняты для совместного управления?
Вроде нельзя, так как ведущий ПЧ является «мастером», но возможно еще порт имеется для связи с ПК? Строят повысительную насосную станцию с 7-ю ПЧ Vacon 100. Оборудование установлено, но документации ноль. Обслуживать поручат нашему предприятию. Мы привыкли у себя считывать даже архивы аварий СЧУ в СКАДУ. А здесь один модем на всё.
Вопрос по той же теме:
Вожно ли посредством терминала GSM GPRS «Teleofis WRX708-R4» считывать данные с нескольких ПЧ Vacon, если порты ПЧ (RS-485) заняты для совместного управления?
Вроде нельзя, так как ведущий ПЧ является «мастером», но возможно еще порт имеется для связи с ПК? Строят повысительную насосную станцию с 7-ю ПЧ Vacon 100. Оборудование установлено, но документации ноль. Обслуживать поручат нашему предприятию. Мы привыкли у себя считывать даже архивы аварий СЧУ в СКАДУ. А здесь один модем на всё.
Зырянов Олег 17.04.2019
День добрый.
В документации прописано, что ПЧ VACON 100 имеют и встроенный Ethernet, и встроенный порт RS-485.
1. На схемах ввода/вывода ПЧ в руководстве по применению разъем Ethernet я не обнаружил.
2. Согласованное управления ПЧ там же рекомендовано осуществлять через RS-485. Почему нет рекомендаций, что согласованное управление можно организовать по сети Ethernet, а через RS-485 обмен данными для диспетчеризации?
В документации прописано, что ПЧ VACON 100 имеют и встроенный Ethernet, и встроенный порт RS-485.
1. На схемах ввода/вывода ПЧ в руководстве по применению разъем Ethernet я не обнаружил.
2. Согласованное управления ПЧ там же рекомендовано осуществлять через RS-485. Почему нет рекомендаций, что согласованное управление можно организовать по сети Ethernet, а через RS-485 обмен данными для диспетчеризации?
Зырянов Олег 17.04.2019
