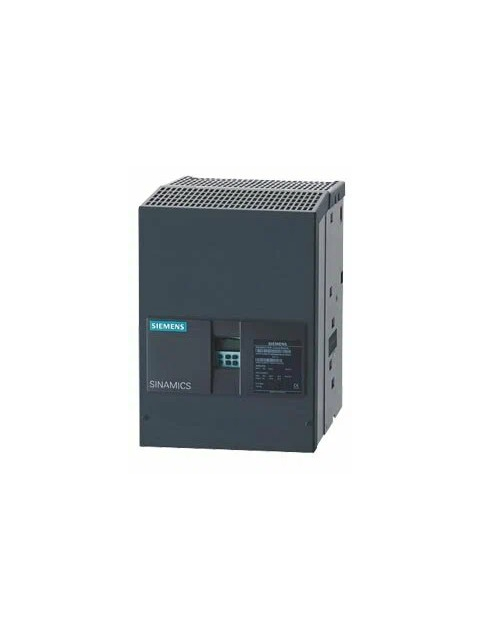

SINAMICS DCM - семейство новых цифровых приводов постоянного тока, вышедшее на замену устаревшей серии приводов SIMOREG DC MASTER. Приводы постоянного тока SINAMICS DCM вобрали в себя все лучшие достоинства и возможности семейства приводов SINAMICS. SINAMICS DCM ориентированы для применения в металлургии, нефтедобывающей промышленности, станкостроении, в деревообработке и бумажной промышленности, в подъемно-транспортном оборудовании и т.д. Приводы SINAMICS DCM подойдут для управления двигателями постоянного тока мощностью от 6 до 30.000 кВт. Приводы SINAMICS DCM могут быть оснащены как стандартной платой управления - Standard CUD, позволяющей управлять двигателями постоянного тока и в открытом, и замкнутом контурах, так и продвинутой платой управления - Advanced CUD, которая дает большие возможности для управления приводами, а так же для их сетевой интеграции. По умолчанию, все приводы оснащены коммуникационными модулями для связи по сети Profibus (опционально Profinet).
Основные особенности SINAMICS DCM:
• высокая степень интеграции в любой автоматизированной среде;
• возможность расширения благодаря модульной концепции;
• наличие разнообразных готовых функциональных блоков для программирования (DCC);
• питание платы управления от отдельного источника питания 24VDC;
• платы покрыты компаундом, а силовые шины никилированы;
• есть возможность питания приводов с током до 125А от одно-фазной сети;
• Широкий диапазон рабочих температур;
• Изолированная силовая секция;
• Простая процедура настройки и запуска с использованием операторской панели AOP30 (BOP20);
• номинальные напряжения питания силовой части от 400 до 830 В;
• краткий и простой запуск в эксплуатацию благодаря полностью электронному параметрированию всех натроек;
Номинальный ток, напряжение питания SINAMICS DCM:
Номинальный ток двигателей 15-3000А (больший ток можно получить путем параллельного соединения силовых модулей)
Напряжения питающей сети 50/60 Гц
• 3 AC 400 В/575 В
• 3 AC 400 В/575 В/690 В
• 3 AC 400 В/575 В/690 В/(830 В)
Охлаждение SINAMICS DCM:
• Воздушное, принудительное
Порты связи SINAMICS DCM присутствующие по умолчанию:
• RS 232
• RS 485
• Profibus
Входы\выходы SINAMICS DCM:
Клеммы на микропроцессорном модуле (главный модуль электроники)
• 7 аналоговых входов (0 … ±10 В, 0 … ±20 мA, 4 … 20 мA )
• аналоговый вход для датчика температуры двигателя через PTC или KTY84
• 2 аналоговых выхода 0 … ±10 В
• 8 дискретных входов
• 4 дискретных выхода
• вход для датчика обратной связи
ПИ\ПИД-регуляторы SINAMICS DCM:
• ПИ– регулятор скорости
• ПИ – регулятор тока
• ПИ-регулятор ЭДС
• ПИ-регулятор тока возбуждения
Доступные опции SINAMICS DCM:
• Плата управления с расширенными возможностями (Advanced CUD)
• Коммуникационная карта для связи по сети Profinet
• Карта увеличения объема памяти
• Модуль для подключения дополнительного энкодера (SMC30)
• Модуль дополнительных дискретных входов/выходов (TM15)
• Модуль дополнительных дискретных, аналоговых, релейных входов/выходов (TM31)
• Модуль защиты от перенапряжения (SICROWBAR DC)
Управление и наблюдение SINAMICS DCM:
• Комфортная ЖК панель управления AOP30
• Базовая панель панель управления BOP20
• Программное обеспечение Drive Control Chart
В зависимости от номинального тока существуют следующие модели SIMOREG SINAMICS DCM:
Нереверсивные 2Q преобразователи:
Ток,A |
3*400В |
3*480В |
3*575В |
3*690В |
3*830В |
60 |
6RA8025-6DS22-0AA0 |
6RA8025-6FS22-0AA0 |
6RA8025-6GS22-0AA0 | ||
90 |
6RA8028-6DS22-0AA0 |
6RA8028-6FS22-0AA0 | |||
125 |
6RA8031-6DS22-0AA0 |
6RA8031-6FS22-0AA0 |
6RA8031-6GS22-0AA0 | ||
210 |
6RA8075-6DS22-0AA0 |
6RA8075-6FS22-0AA0 |
6RA8075-6GS22-0AA0 | ||
280 |
6RA8078-6DS22-0AA0 |
6RA8078-6FS22-0AA0 | |||
400 |
6RA8081-6DS22-0AA0 |
|
6RA8081-6GS22-0AA0 | ||
450 |
|
6RA8082-6FS22-0AA0 |
| ||
600 |
6RA8085-6DS22-0AA0 |
6RA8085-6FS22-0AA0 |
6RA8085-6GS22-0AA0 | ||
720 |
6RA8086-6KS22-0AA0 | ||||
800 |
6RA8087-6GS22-0AA0 | ||||
850 |
6RA8087-6DS22-0AA0 |
6RA8087-6FS22-0AA0 |
|
|
|
950 |
6RA8088-6LS22-0AA0 | ||||
1000 |
6RA8090-6KS22-0AA0 | ||||
1100 |
6RA8090-6GS22-0AA0 | ||||
1200 |
6RA8091-6DS22-0AA0 |
6RA8091-6FS22-0AA0 | |||
1500 |
6RA8093-4KS22-0AA0 |
6RA8093-4LS22-0AA0 | |||
1600 |
6RA8093-4DS22-0AA0 |
|
6RA8093-4GS22-0AA0 | ||
1900 |
6RA8095-4LS22-0AA0 | ||||
2000 |
6RA8095-4DS22-0AA0 |
|
6RA8095-4GS22-0AA0 |
6RA8095-4KS22-0AA0 | |
2200 |
6RA8096-4GS22-0AA0 |
|
6RA8096-4MS22-0AA0 | ||
2600 |
6RA8097-4KS22-0AA0 | ||||
2800 | 6RA8097-4GS22-0AA0 | ||||
3000 | 6RA8098-4DS22-0AA0 |
Реверсивные 4Q преобразователи:
Ток,A |
3*400В |
3*480В |
3*575В |
3*690В |
3*830В |
15 |
6RA8013-6DV62-0AA0 |
6RA8013-6FV62-0AA0 | |||
30 |
6RA8018-6DV62-0AA0 |
6RA8018-6FV62-0AA0 | |||
60 |
6RA8025-6DV62-0AA0 |
6RA8025-6FV62-0AA0 |
6RA8025-6GV62-0AA0 | ||
90 |
6RA8028-6DV62-0AA0 |
6RA8028-6FV62-0AA0 | |||
125 |
6RA8031-6DV62-0AA0 |
6RA8031-6FV62-0AA0 |
6RA8031-6GV62-0AA0 | ||
210 |
6RA8075-6DV62-0AA0 |
6RA8075-6FV62-0AA0 |
6RA8075-6GV62-0AA0 | ||
280 |
6RA8078-6DV62-0AA0 |
6RA8078-6FV62-0AA0 | |||
400 |
6RA8081-6DV62-0AA0 |
|
6RA8081-6GV62-0AA0 | ||
450 |
|
6RA8082-6FV62-0AA0 |
6RA8085-6GV62-0AA0 | ||
600 |
6RA8085-6DV62-0AA0 |
6RA8085-6FV62-0AA0 | |||
760 |
6RA8086-6KV62-0AA0 | ||||
850 |
6RA8087-6DV62-0AA0 |
6RA8087-6FV62-0AA0 |
6RA8087-6GV62-0AA0 | ||
950 |
6RA8088-6LV62-0AA0 | ||||
1000 |
6RA8090-6KV62-0AA0 | ||||
1100 |
6RA8090-6GV62-0AA0 | ||||
1200 |
6RA8091-6DV62-0AA0 |
6RA8091-6FV62-0AA0 | |||
1500 |
6RA8093-4KV62-0AA0 |
6RA8093-4LV62-0AA0 | |||
1600 |
6RA8093-4DV62-0AA0 |
|
6RA8093-4GV62-0AA0 | ||
1900 |
6RA8095-4LV62-0AA0 | ||||
2000 |
6RA8095-4DV62-0AA0 |
|
6RA8095-4GV62-0AA0 |
6RA8095-4KV62-0AA0 | |
2200 |
6RA8096-4GV62-0AA0 |
|
6RA8096-4MV62-0AA0 | ||
2600 |
6RA8097-4KV62-0AA0 | ||||
2800 |
6RA8097-4GV62-0AA0 | ||||
3000 |
6RA8098-4DV62-0AA0 |
