PLXD

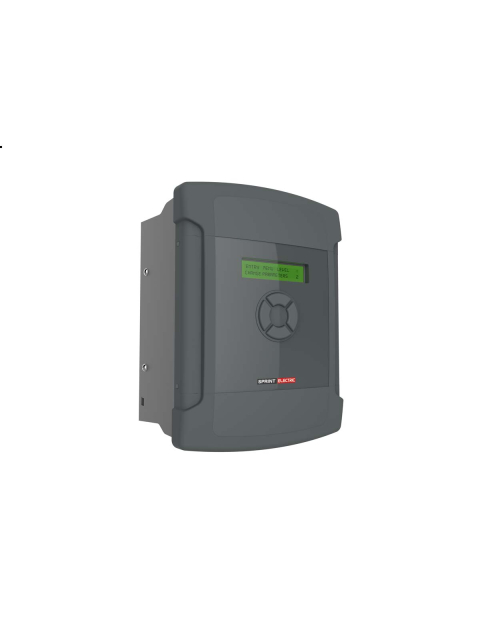

Блок PLXD используется для управления 3-х фазными “внешними” тиристорными мостами приводов постоянного тока. Данный модуль имеет такую же функциональность как и привод постоянного тока PL/X (такие же дискретные и аналоговые входы\выходы, интерфейс для программирования и мониторинга) . Габариты PLXD совпадают с габаритами  PL/X 5 - 50. Уникальность данного устройства проявляется при модернизации устаревших приводов постоянного тока  на производстве, появляется возможность получить современный цифровой привод постоянного тока, не меняя силовые компоненты (тиристоры).

PLXD генерирует импульсы управления для импульсных трансформаторов с током первичной обмотки до 1,5А, и имеет входы для контроля тока якоря, термистора радиатора, напряжения обмотки якоря для обратной связи. Так же плата управления PLXD имеет выход +24В с защитой от короткого замыкания для питания импульсных трансформаторов.

PLXD может управлять следующими конфигурациями тиристорных мостов:
1) 6 пульсный 2-х квадрантный мост (6 тиристоров), или 2 моста в параллель (12 тиристоров).
2) 6 пульсный 4 квадрантный рекуперативный мост (12 тиристоров).

PLXD может использоваться с напряжением питания до 690 VAC (EL1/2/3). Внешний мост может иметь большее напряжение питания.

Входы напряжения обмотки якоря могут принимать сигнал +/-1000 VDC.

Так же данный модуль может управлять обмоткой возбуждения двигателя постоянного тока (до 32А). Напряжение питания для контроллера обмотки возбуждения - до 480VAC.

Для заказа доступна плата импульсных трансформаторов (LA102800). Она содержит все необходимые элементы требуемые для согласования работы PLXD с внешними тиристорными мостами - 12 импульсных трансорматоров "с обвязкой" для тиристоров в цепи якоря (2-х или 4-х квадрантный мост), 2 импульсных трансформатора "с обвязкой" для управления тиристорами в цепи обмотки возбуждения. Плата устанавливается на DIN - рейку.
