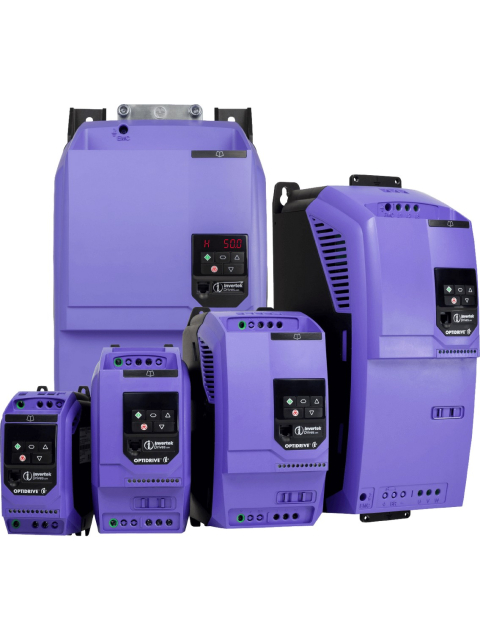

Преобразователи частоты Invertek Optidrive E3 / Optidrive E3 Single Phase

Описание Файлы для загрузки Вопросы и ответы

Optidrive E3 – это простой в настройке преобразователь частоты общего применения. Номинальная мощность от 0,37 до 22 кВт. Высокая перегрузочная способность - до 175%. Возможность управления 1-фазными двигателями с номинальной мощностью  от 0,37 до 1,1 кВт.



Основные особенности Optidrive E3:

• Минимальные размеры;

• Простота настройки (базовые 14 параметров);

• Возможность управления 1-фазными двигателями (до 1,1 кВт);

• Встроенный пожарный режим;

• Встроенный  фильтр ЭМС (опция);

• Версия уличного исполнения IP66 Outdoor Use.



Мощность, напряжение питания, степень защиты Optidrive E3:

    1 х 110-115 В: 0,37 – 1,1 кВт;

    1 х 200-240 В: 0,37 – 2,2 кВт;

    3 х 200-240 В: 0,37 – 11 кВт;

    3 х 380-500 В: 0,75 - 22 кВт.

   Степень защиты – IP20 или IP66.



Режимы работы Optidrive E3:

• Векторный без датчика обратной связи по скорости;

• Вольт-частотный режим;

• Управление 1-фазными двигателями (до 1,1 кВт);

• Управление моторами с постоянными магнитами.



Перегрузочная способность Optidrive E3:

• 150% в течение 60 секунд;

• 175% в течение 4 секунд.



Охлаждение Optidrive E3:

• Регулируемый по температуре вентилятор.



Порты связи Optidrive E3:

• Встроенный RS 485 Modbus RTU и CANopen.



Выходная частоты и частота коммутации Optidrive E3:

• Максимальная выходная частота – 500 Гц;

• Частота коммутации – 4-32 кГц.



Входы\выходы управления Optidrive E3:

• Количество программируемых дискретных входов - 2;

• Количество программируемых дискретных выходов – 1;

• Количество аналоговых входов – 2;

• Количество аналоговых выходов – 1;

• Количество встроенных реле -1.



Температура окружающей среды Optidrive E3:

• Работа  - -10/+50 °С (-20/+50 °С для версии IP66 Outdoor Use);

• Хранение -40/+60 °С.



ПИ\ПИД-регуляторы Optidrive E3:

• ПИ-регулятор процесса.



Доступные опции Optidrive E3:

• Bluetooth модуль хранения параметров OPTISTICK;

• Выносные панели управления Optipad и Optiport 2;

• Модуль Ethernet.



В зависимости от мощности, напряжения питания и степени защиты, существуют следующие модели Optidrive E3:

Напряжение питания 1х220-240VAC, выход 3х200-240VAC, IP20, с EMC-фильтром

ODE-3-120023-1F12 - 0,37 кВт

ODE-3-120043-1F12 - 0,75 кВт

ODE-3-120070-1F12 - 1,5 кВт (габарит 1)

ODE-3-220070-1F42 - 1,5 кВт (габарит 2)

ODE-3-220105-1F42 - 2,2 кВт

Напряжение питания 1х220-240VAC, выход 3х200-240VAC, IP20, без EMC-фильтра

ODE-3-120023-1012 - 0,37 кВт

ODE-3-120043-1012 - 0,75 кВт

ODE-3-120070-1012 - 1,5 кВт (габарит 1)

ODE-3-220070-1042 - 1,5 кВт (габарит 2)

ODE-3-220105-1042 - 2,2 кВт

Напряжение питания 3х380-480VAC, выход 3х380-480VAC, IP20, с EMC-фильтром

ODE-3-140022-3F12 - 0,75 кВт

ODE-3-140041-3F12 - 1,5 кВт (габарит 1)

ODE-3-240041-3F42 - 1,5 кВт (габарит 2)

ODE-3-240058-3F42 - 2.2 кВт

ODE-3-240095-3F42 - 4 кВт

ODE-3-340140-3F42 - 5,5 кВт

ODE-3-340180-3F42 - 7,5 кВт

ODE-3-340240-3F42 - 11 кВт

ODE-3-440300-3F42 - 15 кВт

ODE-3-440390-3F42 - 18,5 кВт

ODE-3-440460-3F42 - 22 кВт

Напряжение питания 3х380-480VAC, выход 3х380-480VAC, IP20, без EMC-фильтра

ODE-3-140022-3012 - 0,75 кВт

ODE-3-140041-3012 - 1,5 кВт (габарит 1)

ODE-3-240041-3042 - 1,5 кВт (габарит 2)

ODE-3-240058-3042 - 2.2 кВт

ODE-3-240095-3042 - 4 кВт

ODE-3-340140-3042 - 5,5 кВт

ODE-3-340180-3042 - 7,5 кВт

ODE-3-340240-3042 - 11 кВт

ODE-3-440300-3042 - 15 кВт

ODE-3-440390-3042 - 18,5 кВт

ODE-3-440460-3042 - 22 кВт

Напряжение питания 1х220-240VAC, выход 3х200-240VAC, IP66, выключатель, с EMC-фильтром

ODE-3-120023-1F1Y - 0,37 кВт

ODE-3-120043-1F1Y - 0,75 кВт

ODE-3-120070-1F1Y - 1,5 кВт (габарит 1)

ODE-3-220070-1F4Y - 1,5 кВт (габарит 2)

ODE-3-220105-1F4Y - 2,2 кВт

Напряжение питания 1х220-240VAC, выход 3х200-240VAC, IP66, выключатель, без EMC-фильтра

ODE-3-120023-101Y - 0,37 кВт

ODE-3-120043-101Y - 0,75 кВт

ODE-3-120070-101Y - 1,5 кВт (габарит 1)

ODE-3-220070-104Y - 1,5 кВт (габарит 2)

ODE-3-220105-104Y - 2,2 кВт

Напряжение питания 3х380-480VAC, выход 3х380-480VAC, IP66, выключатель, с EMC-фильтром

ODE-3-140022-3F1Y - 0,75 кВт

ODE-3-140041-3F1Y - 1,5 кВт (габарит 1)

ODE-3-240041-3F4Y - 1.5 кВт (габарит 2)

ODE-3-240058-3F4Y - 2,2 кВт

ODE-3-240095-3F4Y - 4 кВт

ODE-3-340140-3F4Y - 5.5 кВт

ODE-3-340180-3F4Y - 7.5 кВт

Напряжение питания 3х380-480VAC, выход 3х380-480VAC, IP66, выключатель, без EMC-фильтра

ODE-3-140022-301Y - 0,75 кВт

ODE-3-140041-301Y - 1,5 кВт (габарит 1)

ODE-3-240041-304Y - 1.5 кВт (габарит 2)

ODE-3-240058-304Y - 2,2 кВт

ODE-3-240095-304Y - 4 кВт

ODE-3-340140-304Y - 5.5 кВт

ODE-3-340180-304Y - 7.5 кВт

 Напряжение питания 1х220-240VAC, выход 3х200-240VAC, IP66, с EMC-фильтром

ODE-3-120023-1F1X - 0,37 кВт

ODE-3-120043-1F1X - 0,75 кВт

ODE-3-120070-1F1X - 1,5 кВт (габарит 1)

ODE-3-220070-1F4X - 1,5 кВт (габарит 2)

ODE-3-220105-1F4X - 2,2 кВт

Напряжение питания 1х220-240VAC, выход 3х200-240VAC, IP66,  без EMC-фильтра

ODE-3-120023-101X - 0,37 кВт

ODE-3-120043-101X - 0,75 кВт

ODE-3-120070-101X - 1,5 кВт (габарит 1)

ODE-3-220070-104X - 1,5 кВт (габарит 2)

ODE-3-220105-104X - 2,2 кВт

Напряжение питания 3х380-480VAC, выход 3х380-480VAC, IP66, с EMC-фильтром

ODE-3-140022-3F1X - 0,75 кВт

ODE-3-140041-3F1X - 1,5 кВт (габарит 1)

ODE-3-240041-3F4X - 1.5 кВт (габарит 2)

ODE-3-240058-3F4X - 2,2 кВт

ODE-3-240095-3F4X - 4 кВт

ODE-3-340140-3F4X - 5.5 кВт

ODE-3-340180-3F4X - 7.5 кВт

Напряжение питания 3х380-480VAC, выход 3х380-480VAC, IP66, без EMC-фильтра

ODE-3-140022-301X - 0,75 кВт

ODE-3-140041-301X - 1,5 кВт (габарит 1)

ODE-3-240041-304X - 1.5 кВт (габарит 2)

ODE-3-240058-304X - 2,2 кВт

ODE-3-240095-304X - 4 кВт

ODE-3-340140-304X - 5.5 кВт

ODE-3-340180-304X - 7.5 кВт

Напряжение питания 1х220-240VAC, выход 1х200-240VAC, IP20, с EMC-фильтром (управление однофазными двигателями)

ODE-3-120043-1F12-01 - 0,37 кВт, 4,3 А

ODE-3-120070-1F12-01 - 0,75 кВт 7,0 А

ODE-3-220105-1F42-01 - 1,1 кВт, 10,5 А

Напряжение питания 1х220-240VAC, выход 1х200-240VAC, IP20, без EMC-фильтра (управление однофазными двигателями)

ODE-3-120043-1012-01 - 0,37 кВт, 4,3 А

ODE-3-120070-1012-01 - 0,75 кВт 7,0 А

ODE-3-220105-1042-01 - 1,1 кВт, 10,5 А

Напряжение питания 1х220-240VAC, выход 1х200-240VAC, IP66, выключатель, с EMC-фильтром (управление однофазными двигателями)

ODE-3-120043-1F1Y-01 - 0,37 кВт, 4,3 А

ODE-3-120070-1F1Y-01 - 0,75 кВт 7,0 А

ODE-3-220105-1F4Y-01 - 1,1 кВт, 10,5 А

Напряжение питания 1х220-240VAC, выход 1х200-240VAC, IP66, выключатель, без EMC-фильтра (управление однофазными двигателями)

ODE-3-120043-101Y-01 - 0,37 кВт, 4,3 А

ODE-3-120070-101Y-01 - 0,75 кВт 7,0 А

ODE-3-220105-104Y-01 - 1,1 кВт, 10,5 А

Напряжение питания 1х220-240VAC, выход 1х200-240VAC, IP66, с EMC-фильтром (управление однофазными двигателями)

ODE-3-120043-1F1X-01 - 0,37 кВт, 4,3 А

ODE-3-120070-1F1X-01 - 0,75 кВт 7,0 А

ODE-3-220105-1F4X-01 - 1,1 кВт, 10,5 А

Напряжение питания 1х220-240VAC, выход 1х200-240VAC, IP66, без EMC-фильтра (управление однофазными двигателями)

ODE-3-120043-101X-01 - 0,37 кВт, 4,3 А

ODE-3-120070-101X-01 - 0,75 кВт 7,0 А

ODE-3-220105-104X-01 - 1,1 кВт, 10,5 А



Добрый день. Можете сказать размеры на которых находятся отверстия под крепеж преобразователя частоты ODE-3-120070-1F1X-01?
Артем 14.10.2020
Добрый день!
Максимальная длина кабеля от преобразователя до двигателя - 100 метров для экранированного и 150 для неэкранированного. Для всех моделей.
support@driveka.ru, Юрий Андреев 22.11.2018
Добрый день!
Какое расстояние дапускается между ODE-3-240095-3F42 и Асинхр. двиг.
Андриан 21.11.2018
Добрый деень!
Да, можно. Необходимо объединить нули источников питания (клемму 9 преобразователя частоты соединить с 0 внешнего источника) и тогда 24 В на дискретных входах будет восприниматься как положительный уровень.
Андреев Юрий 02.04.2018
Здравствуйте, можно использовать внешний источник питания для команды пуск и стоп, на преобразователе частоты INVERTEK OPTIDRIVE E3 ?
Trifan Petru 02.04.2018
E3 пока еще не поставляется, на него даже нет документации. Перешлите свой вопрос на support@driveka.ru
Александр, Драйвика 02.03.2015
встаёт на ошибку U-3
Алексей 02.03.2015
