Контакторы

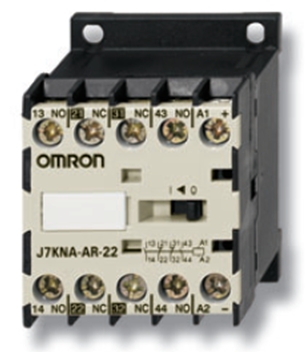

J7KNA-AR

4-полюсное контакторное реле

Основные блоки, выпускаемые в трех модификациях, можно комбинировать
с различными дополнительными блоками вспомогательных контактов.
Предусмотрены 4-полюсные, 6-полюсные и 8-полюсные модели с различной
конфигурацией контактов, а также с различными значениями напряжения
катушки (переменного и постоянного тока). В состав предлагаемых
дополнительных принадлежностей входят, например, ограничители напряжения.
• Зеркальные вспомогательные контакты
• Крепление винтами или защелкивание на DIN-рейке шириной 35 мм
• Номинальный ток = 10 A (Ith)
• Подходят для применения с электронными устройствами (DIN 19240)
• Защита от прямого контакта с токоведущими частями (BGV A2)

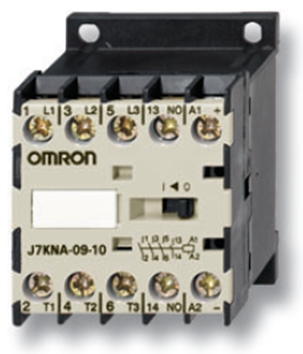

J7KNA

Контакторы для коммутации двигателей мощностью от 4 до 5,5 кВт, с обычной
коммутационной способностью

В состав серии входят основные блоки с главными контактами и дополнительные
блоки вспомогательных контактов. Основные блоки можно дополнять
вспомогательными контактами (крепление сверху). Предлагаются реверсивные
модели, включая модели со встроенной механической блокировкой, а также
модели с тремя и четырьмя главными полюсами.
• Предусмотрены варианты на 4 кВт и 5,5 кВт
• Различные значения напряжения катушки (переменного и постоянного тока)
• Предлагаются мини-версии и версии обычных размеров
• Контакторы могут крепиться винтами на основание или защелкиваться
на DIN-рейке
• Защита от соприкосновения с токоведущими частями

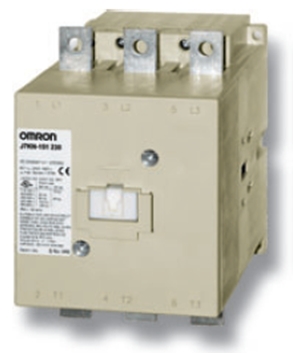

J7KN

Контакторы для коммутации двигателей мощностью от 4 до 110 кВт, с обычной
и повышенной коммутационной способностью

В состав серии входят основные блоки с главными контактами
и дополнительные блоки вспомогательных контактов. Основные блоки можно
дополнять вспомогательными контактами. Имеются версии полностью для работы
с постоянным током (коммутация/управление), со встроенной механической
блокировкой, а также версии с тремя и четырьмя главными полюсами.
• Основные блоки с главными контактами можно дополнять
вспомогательными контактами (установка сверху/сбоку)
• Возможны варианты с тремя и четырьмя главными полюсами
• Диапазон мощностей от 4 до 110 кВт
• Различные значения напряжения катушки (переменного и постоянного тока)

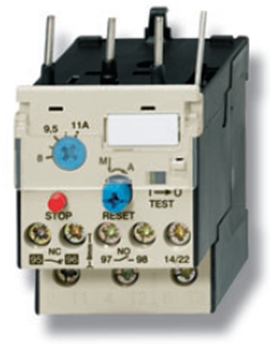

J7TKN

Тепловые реле защиты от перегрузки для контакторов J7

Реле J7TKN защищают двигатели от тепловой перегрузки. Они могут
устанавливаться на контактор или отдельно. Предлагаемые реле
соответствуют IEC 947 (защита по каждой фазе).
• Серия реле перегрузки охватывает диапазон токов от 0,24 А до 220 А
• Защита от соприкосновения с токоведущими частями

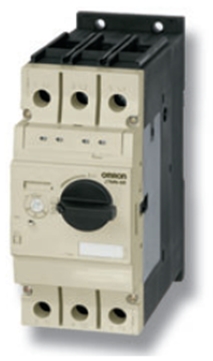

J7MN

Автоматы защиты двигателя серии J7MN на токи от 0,10 A до 100 A

Автоматы J7MN защищают двигатели от тепловой перегрузки и короткого
замыкания. J7MN может быть снабжен дополнительными вспомогательными
контактами, индикатором срабатывания (аварии), расцепителем минимального
напряжения и/или шунтовым расцепителем. Для всех моделей предусмотрена
возможность блокировки для безопасного обслуживания.
• Номинальный рабочий ток 32 A у модели с кулисным переключающим
механизмом
• Номинальные рабочие токи 32 A, 63 A и 100 A у моделей с поворотным
переключающим механизмом
• Коммутационная способность 100 кА/415 В до 13 A и 50 кА/415 В до 100 A
• Для автоматов защиты двигателя до 11 кВт предлагаются блоки
для электрического/механического соединения
• Защита от соприкосновения с токоведущими частями
