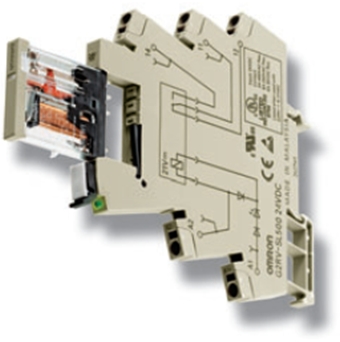

G2RV

Несгибаемые выводы! Первое реле шириной 6 мм с выводами повышенной жесткости

Обладая многолетним опытом конструирования и производства реле, компания
Omron предлагает новый продукт — промышленное реле серии G2RV с тонким
корпусом. При ширине всего 6 мм это реле гарантирует существенную экономию
места, не теряя при этом в надежности и функциональности. Модели
с безвинтовыми клеммами (Push-in) и широкий ассортимент дополнительных
принадлежностей позволяют упростить и ускорить монтаж электрических цепей.
• Выводы большого размера для установки в монтажную колодку — отличное
электрическое соединение
• Светодиодный и механический индикаторы — контроль срабатывания
• Прозрачный корпус — контроль состояния
• Тонкий корпус — экономия места
• Безвинтовые клеммы (Push-in)/аксессуары — простой электрический монтаж

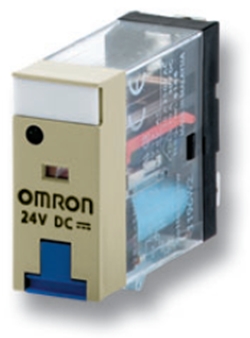

G2RS

Съемное реле повышенной функциональности для широкого круга задач

Серия G2RS, стандартное исполнение которой включает механический
индикатор и маркировочную табличку, способно решать широкий круг
задач, связанных с сопряжением интерфейсов.
Дополнительно предлагаются модели с контактами с золотым покрытием
и встроенным диодом. Кроме того, ассортимент монтажных колодок
и соединительных мостиков гарантирует максимальную гибкость при монтаже.
• Тип SPDT — 10 A, тип DPDT — 5 A
• Механический индикатор, светодиод, моментальная/блокируемая тестовая кнопка
• Прозрачный корпус
• Имеются монтажные колодки с безвинтовыми клеммами
• Экономия места — ширина 16 мм (с цоколем)

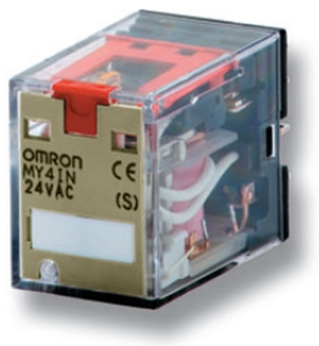

MY

Универсальное съемное реле, ставшее стандартом

С начала производства было выпущено более 500 миллионов этих миниатюрных
силовых реле, нашедших себе множество самых различных применений.
Выпускаются модели со сдвоенными контактами, обеспечивающими надежную
коммутацию слаботочной нагрузки на протяжении всего срока службы
электрической части. Предлагается полный спектр монтажных колодок
с различными вариантами подключения проводов — под винт, с винтовым
зажимом (box clamp) и безвинтовые с пружинным зажимом.
• Тип DPDT — 10 A, тип 4PDT — 5 A
• Механический индикатор, светодиод, моментальная/блокируемая
тестовая кнопка
• Прозрачный корпус
• Низкая мощность управления (1 мА при 5 В=)/Сдвоенные контакты 4PDT
(0,1 мА при 1 В=)
• Имеются монтажные колодки с безвинтовыми клеммами

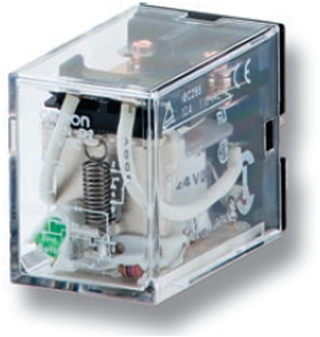

LY

Миниатюрное силовое реле на 15 А

Серия LY состоит из моделей с 1 (SPDT), 2 (DPDT), 3 (3PDT) и 4 (4PDT)
переключающими контактами, способными, в зависимости от числа полюсов,
коммутировать нагрузку до 10 или даже до 15 A. Раздвоенные контакты
предусмотрены только в версии DPDT, а исполнение со встроенным диодом
(для катушек пост. тока) и RC-цепью (для катушек перем. тока) возможно
для всех моделей съемного типа.
• Тип SPDT — 15 A, тип DPDT, 3PDT и 4PDT — 10 A
• Имеются модели со светодиодным индикатором
• Прозрачный корпус
• Подавление бросков в моделях со встроенными диодами
(только DC) или RC-цепочкой (AC)
• Монтаж на DIN-рейку с помощью монтажной колодки.
Возможен монтаж на печатную плату или на фланце

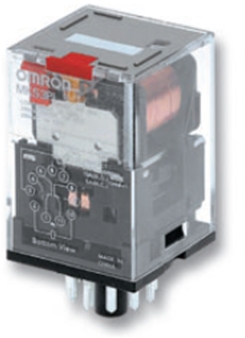

MK-S

Исключительно надежное реле широкого применения с 8 или 11 выводами круглой
формы для монтажа в колодку

Несмотря на свои небольшие размеры реле MK коммутирует сравнительно
большие токи. Контакты из AgSnIn обеспечивают значительный электрический
ресурс (минимум 100 000 переключений). Коммутируемая нагрузка может
варьироваться в широком диапазоне – от 10 мА при 1 В= до 10 A при 250 В~.
• Конфигурация контактов: DPDT (8 выводов) и 3PDT (11 выводов)
• Коммутируемый ток до 10 A
• Блокируемая тестовая кнопка для простой проверки
• Диапазон рабочих температур от –40°C до + 60°C

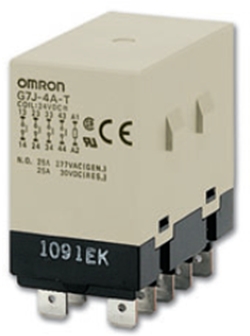

G7J

Силовое 4-полюсное реле с высокой коммутационной способностью и высокой
электрической прочностью

Серия G7J сконструирована для коммутации активной и индуктивной нагрузки,
включая электродвигатели. У реле G7J отсутствует дребезг контактов при
кратковременном падении напряжения до уровня 50 % от номинального
значения. Высокая электрическая прочность изоляции (4 кВ) между катушкой
и контактами, а также между контактами различной полярности.
• Номинальный ток 25 A
• 4PST-NO, 3PST-NO/SPST-NC или DPST-NO/DPST-NC
• Имеются модели с раздвоенными контактами
• Клеммы: быстрая установка в монтажную колодку, монтаж на печатную
плату или винтовые клеммы
• Монтаж путем вставки в зажим или простое винтовое крепление (фланец)

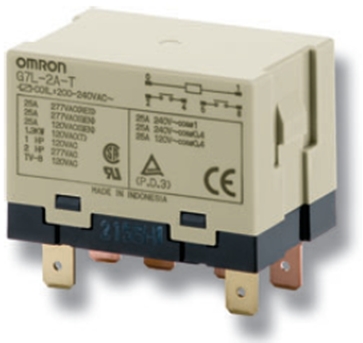

G7L

Силовое 1- или 2-полюсное реле широкого применения с высокой коммутационной
способностью и высокой электрической прочностью

Реле G7L найдет себе множество применений, от привода электродвигателя
и схемы управления питанием в офисной оргтехнике до устройства коммутации
в компрессоре системы кондиционирования воздуха. У него отсутствует дребезг
контактов при кратковременном падении напряжения до уровня 50 %
от номинального значения. Реле серии G7L можно монтировать на DIN-рейку
с помощью отдельного адаптера, а для подключения цепей можно выбрать
винтовые клеммы или клеммы для быстрого подключения.
• SPST-NO — 30 A
• DPST-NO — 25 A
• Широкий диапазон управляющего напряжения переменного тока:
100 ... 120, 200 ... 240 В как 50, так и 60 Гц
• Клеммы: быстрая установка в монтажную колодку, монтаж
на печатную плату или винтовые клеммы
• Монтаж путем вставки в зажим, винтовое крепление (фланец)
или на DIN-рейку с помощью адаптера

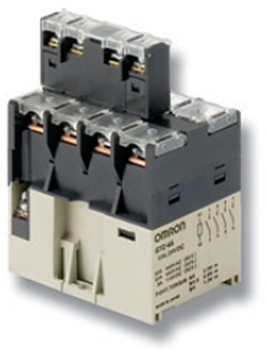

G7Z

Компактное реле мощностью 160 А

Серия G7Z — это компактное и экономичное решение для применения в таких
устройствах, как инверторы, ИБП, электроцепи солнечных и топливных батарей.
В комбинации с блоком вспомогательных контактов это реле отвечает требованиям
EN 60947-4-1. Можно выбрать напряжение управляющей катушки 12 или 24 В=.
Потребляемая мощность менее 4 Вт.
• Коммутируемый ток 160 А (номинальный ток 40 А/4 полюса/IEC-AC1)
• Коммутируемое напряжение 440 В~
• Функции защиты с зеркальными контактами различной конфигурации
• Потребляемая мощность менее 4 Вт
• Бесшумное переключение (70 дБ)
