Программируемые реле

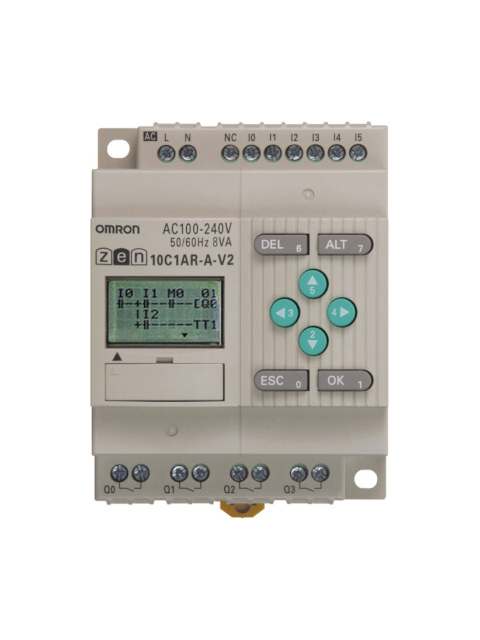

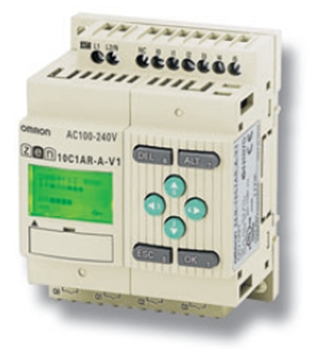

ZEN-10C

Гибкий инструмент автоматизации

Предлагаемые нами 4 различных типа модулей ЦПУ с 10 точками ввода/вывода
позволяют решить любую задачу автоматического управления. Три из них
(C1/C2/C4) могут быть расширены до 34 входов/выходов. Число входов/выходов
у модели C3 неизменно и равно 10. Все модели постоянного тока оснащены
аналоговым входом и быстродействующим счетным входом на частоту до
150 Гц. Модель C4 снабжена интерфейсом связи.
• Модули с входным напряжением/напряжением питания постоянного тока
имеют аналоговый вход + высокоскоростной счетчик
• Модель ZEN-10C4 оснащена интерфейсом RS-485
• Возможность расширения с помощью модулей релейных или транзисторных
выходов
• Комплекты «ZEN kit» – лучший выбор для успешного старта!

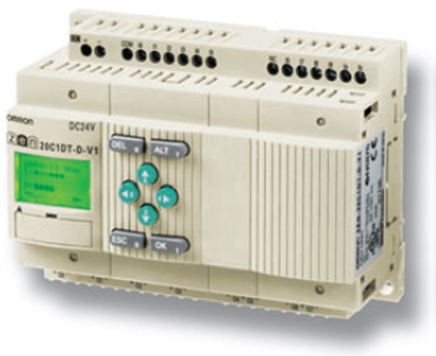

ZEN-20C

Расширенные средства гибкой автоматизации

Один модуль ZEN-20 предоставляет в распоряжение пользователя 12 входов
и 8 выходов – релейных или транзисторных. Это позволяет автоматизировать
достаточно большие системы, тогда как версии с 10 входами/выходами
прекрасно подходят для систем с малым количеством точек ввода/вывода.
Модули с 20 входами/выходами выпускаются в трех версиях: C1 – с ЖК-
дисплеем, кнопками для управления/программирования, календарем и часами,
C2 – со светодиодным индикатором состояния и версия C3, аналогичная
версии C1, но с фиксированным количеством входов/выходов.
• Модели ZEN-20C1/C2 с возможностью расширения до 44 входов/выходов
• Модули серии ZEN с питанием постоянным током имеют аналоговый вход
0… 10 В=
• Модели с питанием постоянным током оснащены высокоскоростным
счетчиком с частотой счета 150 Гц
• Возможность расширения с помощью модулей релейных или транзисторных
выходов

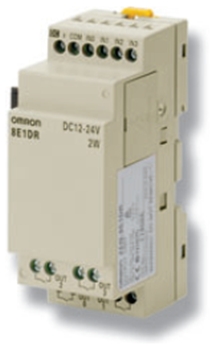

ZEN-8E

Модули расширения серии ZEN

Для увеличения возможностей применения программируемых реле ZEN
предлагаются три различных типа модулей расширения ZEN в корпусе шириной
всего лишь 35мм. Модули расширения всех версий имеют 4 входа и 4 выхода.
К каждому базовому модулю (ЦПУ) можно подключить до 3-х модулей
расширения.
• 4 входа, 100 … 240 В~ или 12 … 24 В=
• 4 выхода, релейные либо транзисторные (только в моделях постоянного тока)
• Монтаж на DIN-рейку
• Размер (мм) (В x Ш x Г): 90 x 35 x 56

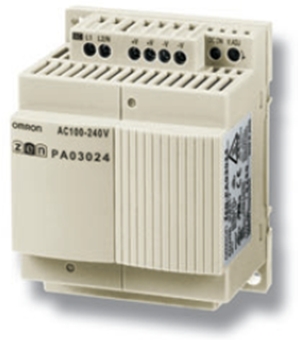

ZEN-PA

Источник питания серии ZEN

Источник питания серии ZEN выпускается в том же компактном корпусе,
что и модули ЦПУ на 10 входов/выходов. Выходные характеристики источника
(ток 1,3 A, мощность 30 Вт) позволяют использовать его для питания как самих
модулей постоянного тока серии ZEN, так и подключаемых в дальнейшем
датчиков. В случае необходимости допускается параллельное включение.
• Выходное напряжение: 24 В=
• Выходной ток: 1,3 А
• Мощность: 30 Вт
• Допускается параллельное включение
• Размер (мм) (В x Ш x Г): 90 x 70 x 56
