DCD-1000-480-21 система управления ДПТ испытательной тележки

Специалисты компании ООО “Драйвика” завершили разработку и изготовление системы управления DCD-1000-480-21, предназначенной для управления движением буксировочной тележки испытательного стенда одного из предприятий ВПК. Основой системы управления стал цифровой четырех-квадрантный привод постоянного тока пр-ва Siemens, модель Sinamics DCM с суммарным выходным постоянным током– 1200А
DCD-1000-480-21 система управления ДПТ испытательной тележки
02.04.2013

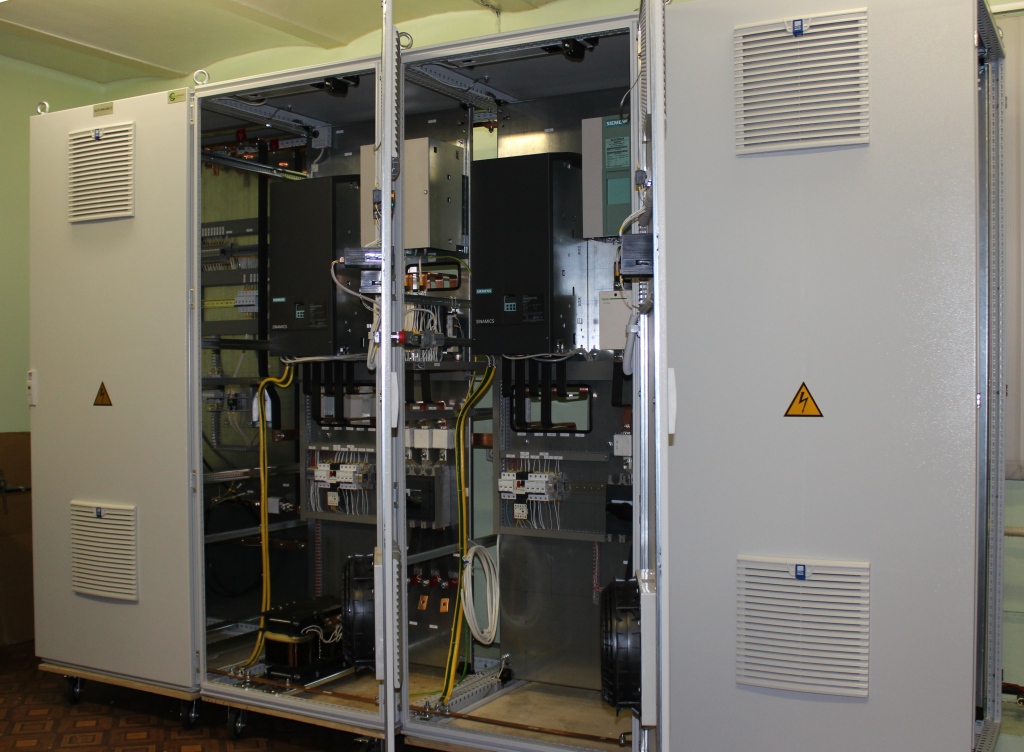

В апреле текущего года, специалисты компании ООО “Драйвика” завершили разработку и изготовление системы управления DCD-1000-480-21, предназначенной для управления движением буксировочной тележки испытательного стенда одного из предприятий ВПК. Основой системы управления стал цифровой четырех-квадрантный привод постоянного тока пр-ва Siemens, модель Sinamics DCM. Применив данный привод,  удалось обеспечить требуемые динамические и статические параметры движения тележки. Тележка приводится в движение четырьмя двигателями постоянного тока типа П-111.
Привод постоянного тока Sinamics DCM применен в следующей конфигурации: два модуля 6RA8085 с суммарным выходным постоянным током– 1200А, напряжением 570В с соответствующей обвязкой (линейные контакторы, модули ограничения перенапряжений, быстродействующие полупроводниковые предохранители в цепи питания и цепи якоря). Для обеспечения поддержания высокой точности скорости передвижения тележки, в системе организована обратная связь по скорости одного из двигателей (в двигатель встроен тахогенератор).


Внедрение системы DCD-1000-480-21, собранной на современной элементной базе, позволит исключить из процесса управления испытательной тележкой устаревшую систему управления типа мотор-генератор, которая требует регулярного дорогостоящего обслуживания щеточно-коллекторного узла. Так же, благодаря современному аналогово-дискретному интерфейсу, система DCD-1000-480-21 существенно упростит процедуры контроля и задания параметров движения при проведении испытаний (темпы разгона и торможения, скорость движения тележки).
По вопросам реализации аналогичных решений по управлению двигателями постоянного тока (ДПТ) на вашем производстве, просим контактировать с нами по телефону (812) 635-9030 или email: support@driveka.ru
