Нагрузочный узел DCD-4R0530 для стенда испытания асинхронных двигателей
01.10.2010

      В августе текущего года, специалистами компании ООО «Драйвика» были успешно завершены разработка и изготовление нагрузочного узла DCD-4R0530 для стенда испытания асинхронных двигателей погружных насосов мощностью до 200 кВт.

      Назначением системы DCD-4R0530 является создание момента нагрузки (до 500 Нм) для испытуемых асинхронных двигателей посредством двигателя постоянного тока ABB типа DMI200H мощностью 210 кВт, причем энергия, затрачиваемая на работу испытуемого двигателя, за исключением небольших потерь, возвращается (рекуперируется) обратно в питающую сеть.

     Основой шкафа системы управления нагрузочного узла является современный 4-х квадрантный реверсивный цифровой привод постоянного тока типа PLX225 (Sprint Electric), который позволяет достаточно точно регулировать момент двигателя постоянного тока, обрабатывать сигналы управления с поля и рекуперировать энергию в питающую сеть. Существует возможность подключения к приводу датчика момента и реализации замкнутого контура регулирования за счет его встроенных программных средств (встроенный ПИД-регулятор).

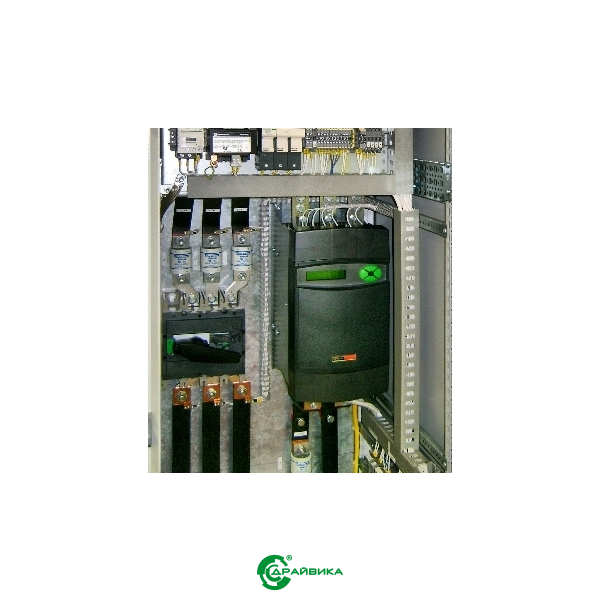

     Применение системы DCD-4R0530 и привода постоянного тока PLX225 в ее составе позволило, в первую очередь, экономить электроэнергию, потребляемую испытательным стендом. Теперь мощность, затрачиваемая на создание момента нагрузки, не рассеивается в тепло (как было реализовано у заказчика ранее). Шкаф управления системы DCD-4R0530 изготовлен на базе конструктива Rittal, на двери которого размещены органы управления и индикации работы нагрузочного двигателя. ШУ системы DCD-4R0530 имеет степень защиты IP54 и снабжен автономной системой вентиляции, которая обеспечивает устойчивую работу системы даже при повышенных температурах (более 40 °С).

     Ввод в эксплуатацию данной системы позволит:

1. Снизить энергопотребление испытательного стенда.

2. Повысить надежность системы за счет наличия широкого спектра защит двигателя и всей системы в целом.

3. Обеспечить точное задание и поддержание момента нагрузки.

4. Управлять заданием момента нагрузки посредством стандартных аналоговых сигналов или по сетевому протоколу.

5. Обеспечить выполнение всех требований, предъявляемых к современным системам с ДПТ.

По всем возникшим вопросам обращайтесь к нам по тел. (812) 635-9030 или support@driveka.ru
