Приводы постоянного тока NIDEC, EMERSON (Control Techniques, Leroy Somer) Mentor MP

Описание Файлы для загрузки Вопросы и ответы

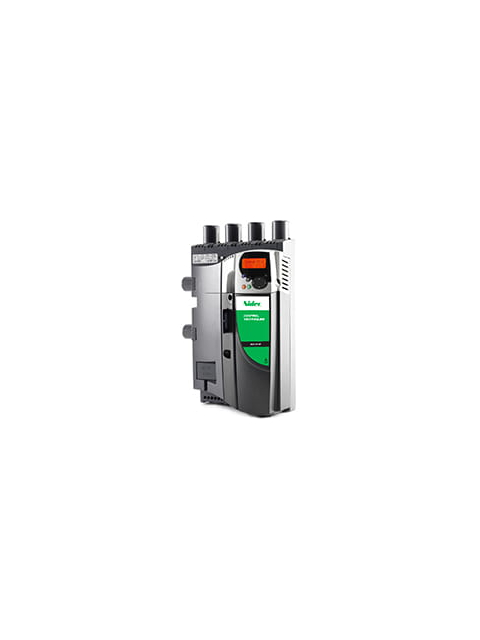

Mentor MP- это пятое поколение приводов постоянного тока, разработанное компанией Control Techniques. Данная модель выходит на замену хорошо известному на рынке приводу постоянного тока Mentor 2. Применение новой элементной базы и передовых технологий позволило существенно улучшить функциональность и универсальность привода постоянного тока Mentor MP по сравнению с предыдущей моделью. Так же появилась возможность подключения до 4-х приводов в параллель, что позволят скомплектовать привод с выходным током до 7400 А (стандартный диапазон выходных токов модельного ряда Mentor MP от 25 до 1850 А).
         Алгоритм программы пользователя данного привода постоянного тока стал более понятным и во многом схож с алгоритмом, примененным в Unidrive SP. Производителем достигнута универсальность с точки зрения использования опциональных модулей (SM-Applications, SM-Ethernet, SM-I/O Plus и т.д.) теперь они подходят и для использования с Mentor MP. Для возможности обеспечения достаточно простой процедуры замены Mentor 2 на новый Mentor MP компания Control Techniques сохранила для нового привода те же габаритные размеры и расположение точек подключения питающих цепей.

Основные особенности привода постоянного тока Mentor MP:

  • Функция управления моментом двигателя
  • Работа с различными датчиками обратной связи (энкодеры, тахогенераторы)
  • Управление током обмотки возбуждения (до 90А при установке опции FXM-5)
  • 2-х и 4-х квадрантное исполнение
  • Рекуперация энергии в сеть
  • Функция управления положением
  • Встроенный контроллер поля

Напряжение питания привода постоянного тока Mentor MP:

  • 3 х 480 В макс. - MP25-MP1850
  • 3 х 575 В макс. - MP25-MP210
  • 3 х 690 В макс. – MP350-MP1850

Номинальный ток двигателя 25-1850А (7400А при параллельном подключении)

Питание платы управления 220-480В

Степень защиты – IP20

Перегрузочная способность привода постоянного тока Mentor MP:

  • 150% от номинального момента при тяжелой нагрузке в течение 30секунд

Охлаждение привода постоянного тока Mentor MP:

  • Вентиляторы охлаждения
  • Радиатор

Порты связи привода постоянного тока Mentor MP:

  • Встроенный RS 485

Входы\выходы управления привода постоянного тока Mentor MP:

  • Количество программируемых дискретных входов – 4 (7)
  • Количество программируемых дискретных выходов – 3 (0)
  • Количество программируемых аналоговых входов – 3
  • Количество программируемых аналоговых выходов – 2
  • Количество программируемых встроенных реле -2

Температура окружающей среды для привода постоянного тока Mentor MP:

  • Работа 0/+55 °С без снижения характеристик
  • Хранение -40/+55 °

ПИ\ПИД-регуляторы привода постоянного тока Mentor MP:

  • ПИД – регулятор скорости
  • ПИ – регулятор момента
  • ПИД - регулятор пользователя

Доступные опции для привода постоянного тока Mentor MP:

Модули для создания приложений

•  SM-Applications Plus

•  SM-Applications Lite V2

•  SM-Register

Модули связи

•  SM-Ethernet

•  SM-RTE (EtherCAT)

•  SM-Interbus

•  SM-CANopen

•  SM-DeviceNet

•  SM-LONWorks

•  SM-Profibus DP-V1

Модули дополнительных входов\выходов

•  SM-IO Timer

•  SM-IO Lite

•  SM I/O Plus

•  SM-IO 120

•  SM-IO PELV

•  SM-IO 24V Protected

•  SM I/O 32

Модули подключения дополнительных датчиков обратной связи

•  SM-Encoder Plus

•  SM-Encoder Output Plus

•  SM-Universal Encoder Plus

Прочие опции

•  СT Comms cable – кабель связи PC с преобразователем частоты

•  SM-Keypad – светодиодная панель управления

•  MP-Keypad – ЖК панель управления

•  FXMP25– внешний контроллер управления обмоткой возбуждения двигателя постоянного тока


В зависимости от номинального тока и напряжения питания существуют следующие модели привода постоянного тока Mentor MP:

Питание 3x 380-480 VAC
MP25A4(R) - 25А
MP45A4(R) - 45А
MP75A4(R) - 75А
MP105A4(R) - 105А
MP155A4(R) - 155А
MP210A4(R) - 210А
MP350A4(R) - 350А
MP420A4(R) - 420А
MP550A4(R) - 550А
MP700A4(R) - 700А
MP825A4(R) - 825А
MP900A4(R) - 900А
MP1200A4(R) - 1200А
MP1850A4(R) - 1850А

Питание 3x575 VAC
MP25A5(R) - 25А
MP45A5(R) - 45А
MP75A5(R) - 75А
MP105A5(R) - 105А
MP155A5(R) - 155А
MP210A5(R) - 210А

Питание 3x 690 VAC
MP350A6(R) - 350А
MP420A6(R) - 420А
MP550A6(R) - 550А
MP700A6(R) - 700А
MP825A6(R) - 825А
MP900A6(R) - 900А
MP1200A6(R) - 1200А
MP1850A6(R) - 1850А

Добрый день! Установленную скобу заземления можно увидеть на стр. 15
http://www.driveka.ru/upload/iblock/ea6/mentor mp_ug_ ru_iss5.pdf

Под клеммами цепей управления.
Павел. ДРАЙВИКА. 09.08.2017
Добрый день! В комплекте поставки ЭП есть скоба заземления. Где на ЭП Mentor MP155 находится место для крепления этой скобы?
Анптолий 09.08.2017
Вышла из строя плата MP16 ISS 05.00 3130-1144-05 на приводе Mentor MP45A4(R). Есть ли такие у вас?
Казэнергокабель 24.04.2017
