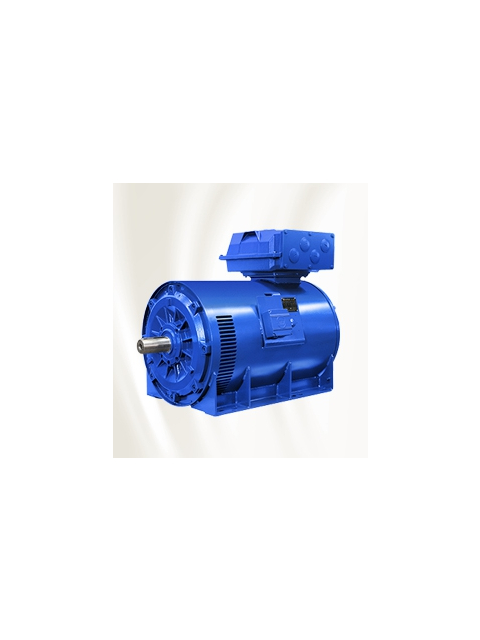

Асинхронные двигатели Marelli Motori ODP

Описание Файлы для загрузки Вопросы и ответы

Двигатели низкого напряжения открытого исполнения представлены общепромышленными сериями C3C, C4C, C6C, C3W, C4W, серии для среднего напряжения – C3CH, C4CH, C3WH, C4WH. Морские серии - C3M, C4M, C3W, C4W.



Основными особенностями асинхронных двигателей ODP являются:

• прочная сварная стальная конструкция, жёсткая рама снабжена боковыми рёбрами для увеличения прочности при динамических нагрузках;

• цилиндрический вал со шпонкой изготовлен из углеродистой стали до 450 габарита и из горячекатанной конструкционной стали от 500 габарита;

• степень защиты оболочки IP23;

• статорная обмотка из меди с пропитанной эмалевой изоляцией, роторная – медная или алюминиевая;

• охлаждение самовентиляцией IC 01;

• исполнения IM B3, IM V1 и IM V10;

• класс нагревостойкости изоляции статорной обмотки – F;

• двигатели серий C3W и C4W выполняются в IP44 с защитными воздушными фильтрами;

• двигатели серий C6C и C6W сертифицированы как энергоэффективные, класс IE3;

• подшипники со стандартным сроком службы 50 000 ч.



Доступные опции и модификации асинхронных двигетелей ODP:

• статорная обмотка с классом нагревостойкости изоляции H;

• двойные/расщеплённые обмотки статора;

• фланцевый вал или вывод вала с 2 сторон;

• увеличенная степень защиты до IP56;

• энкодер на валу;

• датчики вибрации;

• специальная конструкция станины для размещения в стесненных условиях;

• специальные подшипники и подшипники с увеличенным сроком службы;

• усиленная изоляция обмоток и подшипников, щётка вала для работы с ПЧ;

• принудительное охлаждение IC 06;

• другие опции по запросу.



Общепромышленные двигатели ODP:

Назначение: энергетика, металлургия, бумажная промышленность, производство цемента, мельницы, водоподготовка, насосные установки, химическая промышленность, горное дело.

Диапазон мощности для двигателей серии C3C, IP23, 50 Гц, 400 В: 315… 1000 кВт.

Диапазон мощности для двигателей серии C4C, IP23, 50 Гц, 400 В: 730… 5500 кВт.

Диапазон мощности для двигателей серии C6C, IP23, 50 Гц, 400 В: 75… 355 кВт.

Диапазон мощности для двигателей серии C3W, IP44, 50 Гц, 400 В: 290… 900 кВт.

Диапазон мощности для двигателей серии C4W, IP44, 50 Гц, 400 В: 530… 6100 кВт.

Диапазон мощности для двигателей серии C6W, IP44, 50 Гц, 400 В: 75… 355 кВт.

Диапазон мощности для двигателей серии C4CH, IP23, 50 Гц, 3 кВ: 1100… 6100 кВт.

Диапазон мощности для двигателей серии C4CH, IP23, 50 Гц, 6 кВ: 1000… 5800 кВт.

Диапазон мощности для двигателей серии C4CH, IP23, 50 Гц, 11 кВ: 900… 5200 кВт.

Диапазон мощности для двигателей серии C3WH, IP44, 50 Гц, 3 кВ: 220… 790 кВт.

Диапазон мощности для двигателей серии C4WH, IP44, 50 Гц, 3 кВ: 460… 6100 кВт.

Диапазон мощности для двигателей серии C3WH, IP44, 50 Гц, 6 кВ: 200… 750 кВт.

Диапазон мощности для двигателей серии C4WH, IP44, 50 Гц, 6 кВ: 440… 5800 кВт.

Диапазон мощности для двигателей серии C4WH, IP44, 50 Гц, 11 кВ: 900… 5200 кВт.

Диапазон мощности для двигателей серии C3C, IP23, 60 Гц, 440 В: 380… 1200 кВт.

Диапазон мощности для двигателей серии C4C, IP23, 60 Гц, 440 В: 690… 7000 кВт.

Диапазон мощности для двигателей серии C6C, IP23, 60 Гц, 440 В: 75… 372 кВт.

Диапазон мощности для двигателей серии C3W, IP44, 60 Гц, 440 В: 350… 1080 кВт.

Диапазон мощности для двигателей серии C4W, IP44, 60 Гц, 440 В: 620… 7000 кВт.

Диапазон мощности для двигателей серии C6W, IP44, 60 Гц, 440 В: 75… 372 кВт.

Диапазон мощности для двигателей серии C4CH, IP23, 60 Гц, 3,3 кВ: 1300… 7000 кВт.

Диапазон мощности для двигателей серии C4CH, IP23, 60 Гц, 6,6 кВ: 1200… 6600 кВт.

Диапазон мощности для двигателей серии C4CH, IP23, 60 Гц, 13,8 кВ: 1035… 5980 кВт.

Диапазон мощности для двигателей серии C3WH, IP44, 60 Гц, 3,3 кВ: 270… 950 кВт.

Диапазон мощности для двигателей серии C4WH, IP44, 60 Гц, 3,3 кВ: 560… 7000 кВт.

Диапазон мощности для двигателей серии C3WH, IP44, 60 Гц, 6,6 кВ: 240… 900 кВт.

Диапазон мощности для двигателей серии C4WH, IP44, 60 Гц, 6,6 кВ: 530… 6600 кВт.

Диапазон мощности для двигателей серии C4WH, IP44, 60 Гц, 13,8 кВ: 1035… 5980 кВт.



Двигатели морского исполнения ODP:

Назначение: двигатели главного движения малой мощности, подруливающие устройства, системы пожаротушения.

Диапазон мощности для двигателей серии C3M, 50 Гц, 690 В: 160… 1000 кВт.

Диапазон мощности для двигателей серии C4M, 50 Гц, 690 В: 580… 6100 кВт.

Диапазон мощности для двигателей серии C3W, 50 Гц, 690 В: 150… 900 кВт.

Диапазон мощности для двигателей серии C4W, 50 Гц, 690 В: 530… 6100 кВт.

Диапазон мощности для двигателей серии C3M, 50 Гц, 3,3 кВ: 280… 870 кВт.

Диапазон мощности для двигателей серии C4M, 50 Гц, 3,3 кВ: 510… 6100 кВт.

Диапазон мощности для двигателей серии C4W, 50 Гц, 3,3 кВ: 1300… 6100 кВт.

Диапазон мощности для двигателей серии C3M, 50 Гц, 6,6 кВ: 210… 830 кВт.

Диапазон мощности для двигателей серии C4M, 50 Гц, 6,6 кВ: 480… 5800 кВт.

Диапазон мощности для двигателей серии C4W, 50 Гц, 6,6 кВ: 1200… 5800 кВт.

Диапазон мощности для двигателей серии C4M, 50 Гц, 11 кВ: 1000… 5200 кВт.

Диапазон мощности для двигателей серии C4W, 50 Гц, 11 кВ: 1000… 5200 кВт.

Диапазон мощности для двигателей серии C3M, 60 Гц, 690 В: 190… 1200 кВт.

Диапазон мощности для двигателей серии C4M, 60 Гц, 690 В: 690… 7000 кВт.

Диапазон мощности для двигателей серии C3W, 60 Гц, 690 В: 175… 1080 кВт.

Диапазон мощности для двигателей серии C4W, 60 Гц, 690 В: 620… 7000 кВт.

Диапазон мощности для двигателей серии C3M, 60 Гц, 3,3 кВ: 340… 1050 кВт.

Диапазон мощности для двигателей серии C4M, 60 Гц, 3,3 кВ: 830… 7000 кВт.

Диапазон мощности для двигателей серии C4W, 60 Гц, 3,3 кВ: 1500… 7000 кВт.

Диапазон мощности для двигателей серии C3M, 60 Гц, 6,6 кВ: 310… 1000 кВт.

Диапазон мощности для двигателей серии C4M, 60 Гц, 6,6 кВ: 650… 6600 кВт.

Диапазон мощности для двигателей серии C4W, 60 Гц, 6,6 кВ: 1200… 6600 кВт.

Диапазон мощности для двигателей серии C4M, 60 Гц, 11 кВ: 1150… 5980 кВт.

Диапазон мощности для двигателей серии C4W, 60 Гц, 11 кВ: 1000… 5200 кВт.
