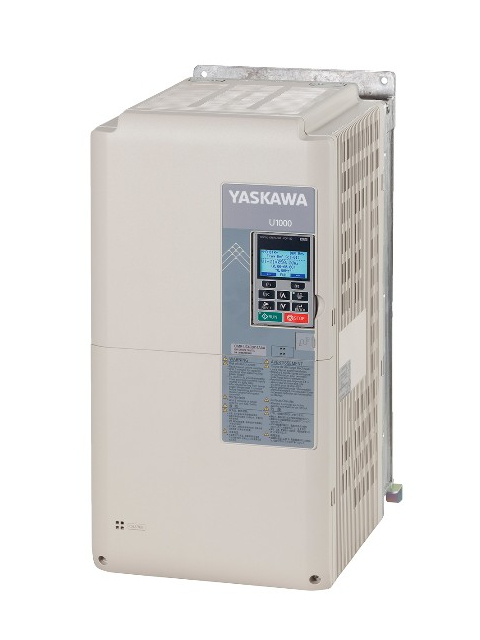

U1000

U1000 - уникальный "матричный" преобразователь частоты, управляющий трехфазным асинхронным или синхронным двигателем путем подключение фаз питания преобразователя напрямую к двигателю, без шины постоянного тока.

Данная технология позволяет работать преобразователю частоты U1000 в 4-х квадрантах и обладает следующими основными преимуществами:

• Возможность рекуперации энергии с малыми гармоническими искажениями в сеть и высоким КПД;

• Встроенный режим байпаса питания двигателя без применения контактора;

• Малые гармонические искажения в сети при работе привода.

Мощность, напряжение питания, корпус U1000:

    3 х 200-240 В: 5,5 - 75 кВт;

    3 х 380-480 В: 0,75 - 220 кВт;

    Степень защиты - IP00, IP20.

Перегрузочная способность U1000:

• 120% от номинального момента в течение 1 мин. (нормальный режим работы);

• 150% от номинального момента в течение 1 мин. (тяжелый режим работы).

Управление асинхронным двигателем U1000:

• Вольт-частотное;

• Вольт-частотное с датчиком ОС;

• Векторное;

• Векторное с датчиком ОС.

Управление двигателем с постоянными магнитами U1000:

• Векторное;

• Расширенное векторное;

• Векторное с датчиком ОС.

Охлаждение U1000:

• Регулируемый по температуре вентилятор.

Порты связи U1000:

Встроенный RS485 с протоколами:

• Мodbus RTU.

Опционально:

• Profibus DP;

• DeviceNet;

• Ethernet IP;

• PROFINET;

• CC-Link;

• Mechatrolink;

• CANopen;

• EtherCAT;

• LonWorks.

Выходная частота U1000:

• Максимальная выходная частота – 400 Гц.

Входы\выходы управления U1000:

• Количество программируемых дискретных входов - 8;

• Количество аналоговых входов – 3;

• Количество аналоговых выходов – 2;

• Количество встроенных реле -4;

• Количество входов SIL -2;

Температура окружающей среды для U1000:

• Работа  - -10..+50 °С для IP00, -10..+40 °С для IP20;

• Хранение - -20..+60 °С.

ПИ\ПИД-регуляторы U1000:

• ПИД-регулятор  параметра процесса.

Доступные опции для U1000:

• Платы связи SI-EN3, SI-EM3, SI-EP3, SI-W3, SI-N3, SI-P3, SI-T3, SI-ET3, SI-B3, SI-ES3, SI-C3, SI-S3;

• Платы дополнительных входов выходов AI-A3, AO-A3, DI-A3, DO-A3;

• Платы подключения датчиков обратной связи PG-X3, PG-B3, PG-F3, PG-RT3;

• Панель оператора JVOP-182;

• Кабель для выноса панели оператора UWR000051, UWR000052;

• USB модуль копирования параметров JVOP-181.
