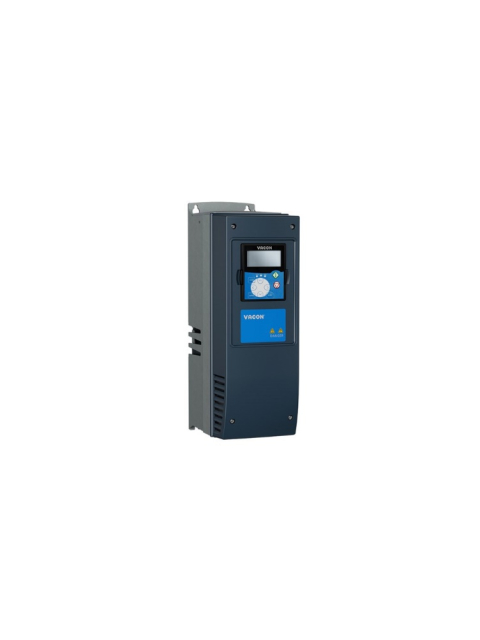

Преобразователи частоты Vacon Vacon NXP

Преобразователи частоты Vacon NXP  предназначены для работы в таких областях применения, где требуется высокая точность и динамика управления, при этом мощность двигателя может достигать 800 кВт (при питании 500-690В).
Vacon NXP позволяет работать в замкнутом контуре с двигателями с датчиком обратной связи (абсолютные и инкрементальные энкодеры) на валу, а так же с двигателями с постоянными магнитами.

Преобразователь частоты Vacon NXP  в зависимости от мощности может иметь напольное и навесное исполнение, степень защиты IP00, IP21 или IP54.  Данные преобразователи частоты имеют встроенные фильтры ЭМС, дроссели переменного тока, лакированные платы для дополнительной защиты.

Так же отличительной особенностью серии Vacon NXP является наличие встроенного ПЛК, для которого в среде Vacon Engineering можно разрабатывать любые прикладные программы.
Для преобразователя частоты Vacon NXP уже разработан пакет следующих прикладных программ:

• Программа сетевого интерфейса
Имеет гибкий и логичный интерфейс для подключения к системам управления групповыми приводами. Типичными областями применения данной программы являются системные приводы бумагоделательных машин, групповые приводы технологических линий в металлургии и других отраслях промышленности.

• Позиционирование
Встроенное приложение позиционирования позволяет использовать Vacon NXP в качестве готового одноосевого позиционного контроллера.

• Синхронизация
Приложение синхронизации позволяет управлять положением подчиненной оси в зависимости от положения мастер-оси, с возможностью регулирования коэффициента передачи.

• Управление лифтом
Данное приложение содержит все необходимые для реализации системы управления лифтом функции, позволяющие быстро произвести пусконаладку и настройку привода лифта.

• Приложение для высокооборотных двигателей
Позволяет применять преобразователь частоты Vacon NXP для управления высокоскоростными механизмами, например, турбокомпрессорами и шпинделями.


• Приложение для судовых приводов
Обеспечивает реализацию специфических функций и параметров, которые упрощают использование привода на судах.

Существует возможность установки в Vacon NXP до 5 плат расширения (см. ниже), что делает его более универсальным и гибким преобразователем частоты. Так же Vacon NXP имеет интегрированые средства безопасности (защитная блокировка, контроль температуры взрывозащищенных двигателей).

Мощность, напряжение питания, корпус Vacon NXP:
    3 х 208-240 В: 0,55 - 90 кВт, IP 21/54
    3 х 380-500 В: 1,1 - 560 кВт, IP 00/21/54
    3 х 500-690 В: 3 - 800 кВт, IP 00/21/54

Перегрузочная способность Vacon NXP:
• 150% от номинального момента в течение 1 минуты (при высокой перегрузочной способности)
• 110% от номинального момента в течение 1 минуты (при низкой перегрузочной способности)

Управление двигателем Vacon NXP:
• Векторное управление с  разомкнутым контуром (управление моментом\скоростью)
• Векторное управление в  замкнутом контуре (управление моментом\скоростью)

Охлаждение Vacon NXP:
• Регулируемый по температуре вентилятор
• Жидкостное (экономия пространства для монтажа оборудования до 70%)

Порты связи Vacon NXP:
• Встроенный RS 232

Выходная частоты и частота коммутации Vacon NXP:
• Максимальная выходная частота – 7200 Гц
• Частота коммутации – 1-16 кГц

Входы\выходы управления Vacon NXP (в зависимости от типа платы управления):
• Количество программируемых дискретных входов - 6
• Количество программируемых дискретных выходов – 1
• Количество аналоговых входов – 2
• Количество аналоговых выходов – 1
• Количество встроенных реле -2
• Термисторный вход - 1

Температура окружающей среды Vacon NXP:
• Работа  - -10/+50 °С
• Хранение --40/+70 °С

ПИ\ПИД-регуляторы Vacon NXP:
• ПИД-регулятор процесса

Доступные опции для Vacon NXP:
• Внешние тормозные резисторы
• Панель с графическим дисплеем
• Монтажная платформа для панели управления
• Синус-фильтры
• dU/dt фильтры
• Адаптеры для многодвигательных систем
• Плата подключения энкодера
• Дополнительные платы аналогового\дискретного ввода-вывода
• Выключатель нагрузки (для напольного исполнения)
• Встроенный тормозной прерыватель (для напольного исполнения)

Платы связи:
• Modbus
• Profibus
• LonWorks
• CANopen
• DeviceNet
• CAN
• Modbus/TCP (Ethernet)
• RS 485 (Мульти-протокол)
• SELMA 2
Извиняюсь за неточность, последняя фраза: "выходная частота может снижаться на 5 Гц от задания".
support@driveka.ru, Юрий Андреев 18.03.2019
Добрый день!
В английском руководстве приведён такой пример для расчёта: если номинальная частота двигателя 50 Гц, мотор имеет нагрузку на валу 100% номинального момента и Load Drooping установлено 10%, то выходная частота может снижаться на 5% от задания.
support@driveka.ru, Юрий Андреев 18.03.2019
Добрый день!
Привод NXP
У нас возникла ситуация, необходимо сделать привод более мягким для механизма, для того чтобы сберечь редуктор. Хотим использовать скалярный режим управления и применить drooping параметр ID 620. Хотелось бы уточнить механизм работы drooping, может есть формула по которой это drooping работает.
Климанов Григорий 15.03.2019
